Модуль Power Bank IP2366 Плата павербанка 140 Вт для аккумуляторов Li-ion LiFePO4 2S–6S с цветным дисплеем и разъемом XT30

Данный контроллер на базе модели IP2366 предназначен для создания автономных источников питания, зарядных устройств и павербанков из аккумуляторных сборок формата 2S–6S. Совместим с батареями типа Li-ion и LiFePO4, а также поддерживает современные протоколы быстрой зарядки и обладает тремя режимами мощности: 65Вт, 100Вт и 140Вт.

Главные достоинства данной системы — высокая гибкость настройки и отображение параметров на ярком цветном дисплее. Конфигурация выполняется с помощью 10-позиционного DIP-переключателя, что исключает необходимость перепаивания резисторов при смене параметров. Возможность регулировки типа батареи, количества элементов и уровень мощности за счет интуитивного интерфейса существенно упрощает работу с различными сборками.

Особенность данной модели — сочетание трех режимов мощности (65 / 100 / 140 Вт), цветного дисплея и удобной системы настройки. Основные параметры выбираются с помощью 10-позиционного DIP-переключателя, что позволяет адаптировать модуль под разные аккумуляторные сборки без перепайки конфигурационных резисторов.

Встроенный экран отображает рабочие показатели в реальном времени, а дополнительное меню предоставляет доступ к настройкам зарядки, разрядки и выходной мощности.

Функциональные возможности

• Контроллер IP2366 с поддержкой двунаправленного преобразования напряжения.

• Работа с аккумуляторными сборками 2S, 3S, 4S, 5S и 6S.

• Совместимость с Li-ion и LiFePO4 аккумуляторами.

• Три варианта ограничения мощности: 65, 100 или 140 Вт.

• Настройка конфигурации аккумулятора посредством 10 DIP-переключателей.

• Цветной TFT-экран 0,96" для контроля состояния устройства.

• Отображение напряжения, тока, мощности и других рабочих параметров.

• Поддержка быстрой зарядки PPS, PD, SCP, FCP, QC, AFC, PE, BC1.2.

• Синхронный преобразователь с 4 параллельно работающими MOSFET для повышения эффективности и уменьшения нагрева.

• Защитные функции от перенапряжения, превышения тока, короткого замыкания и перегрева.

• Настройка дополнительных параметров через интерфейс дисплея.

• Разъем для подключения внешнего цветного экрана.

• Силовой разъем XT30 для подключения аккумуляторной батареи.

Технические параметры

• Контроллер — IP2366
• Тип преобразования — синхронный Buck-Boost
• Диапазон сборок — 2S–6S
• Типы аккумуляторов — Li-ion, LiFePO4
• Напруга элементов — 3,65 В и 4,2 В
• Мощность — 65/100/140 Вт
• Поддерживаемые протоколы — PPS, PD, SCP, FCP, QC, AFC, PE, BC1.2
• Дисплей — TFT 0,96 дюймов, 80×160 разрешение
• Подключение АКБ — XT30
• Габариты основной платы — около 45×24 мм
• Комплектация — 1 модуль IP2366 с цветным дисплеем

Универсальность и преимущества конструкции

Модуль IP2366 позволяет использовать одну плату для нескольких типов аккумуляторных систем. Пользователь может выбрать количество последовательно соединенных элементов от 2S до 6S, установить необходимый режим мощности и указать тип аккумуляторов.

В отличие от решений, требующих изменения резисторов для настройки конфигурации, здесь основные параметры задаются переключателями непосредственно на плате.

Это удобно при сборке индивидуальных повербанков, разработке портативных источников питания и использовании модуля в различных электронных проектах.

Цветной дисплей дополнительно позволяет контролировать процессы зарядки и разрядки, отслеживать параметры аккумулятора и USB-подключения, а также изменять доступные программные настройки.

Разъем XT30 для подключения батареи

На основной плате установлен силовой разъем XT30, предназначенный для соединения модуля с аккумуляторными сборками 2S–6S.

Разъем имеет дополнительную механическую фиксацию, благодаря чему уменьшается нагрузка на контактные площадки платы при подключении и отключении аккумулятора.

XT30 подходит для компактных аккумуляторных систем, в которых необходимо обеспечить надежное электрическое соединение.

Важно: перед подключением аккумуляторной сборки следует проверить полярность, ее фактическое напряжение и правильность выбранной конфигурации DIP-переключателей.

Настройка с помощью DIP-переключателя

На плате предусмотрен 10-позиционный DIP-переключатель, разделенный на три группы: количество элементов, мощность и тип аккумулятора.

Для правильной конфигурации необходимо выбрать по одному переключателю из каждой функциональной группы.

Пример настройки: для аккумуляторной сборки Li-ion 4S с мощностью 100 Вт следует установить в положение ON переключатели 3, 7 и 10.

Внимание! Нельзя одновременно активировать несколько режимов в одной функциональной группе.

Изменять положение DIP-переключателей разрешается только после полного отключения аккумулятора и внешнего источника питания.

Напряжение аккумуляторных сборок

Для стандартных Li-ion аккумуляторов с конечным напряжением заряда 4,2 В на элемент производителем предусмотрены следующие диапазоны:

Для аккумуляторов LiFePO4 используется настройка 3,65 В, а для обычных Li-ion — 4,2 В.

Выбранный режим должен соответствовать химическому типу установленных элементов. Ошибочная настройка напряжения может вызвать перезаряд, переразряд или повреждение аккумуляторной батареи.

Регулировка максимальной мощности

Модуль поддерживает три режима мощности, которые выбираются DIP-переключателями:

65 Вт — для компактных источников питания и устройств с умеренным энергопотреблением. Позволяет ограничить нагрузку на аккумуляторную сборку.

100 Вт — вариант для питания и зарядки совместимых ноутбуков, мобильной электроники и других устройств с повышенным потреблением.

140 Вт — максимальная конфигурация для мощных совместимых потребителей.

При выборе режима необходимо учитывать характеристики аккумуляторов, допустимые токи BMS, сечение проводов, параметры разъемов и условия охлаждения.

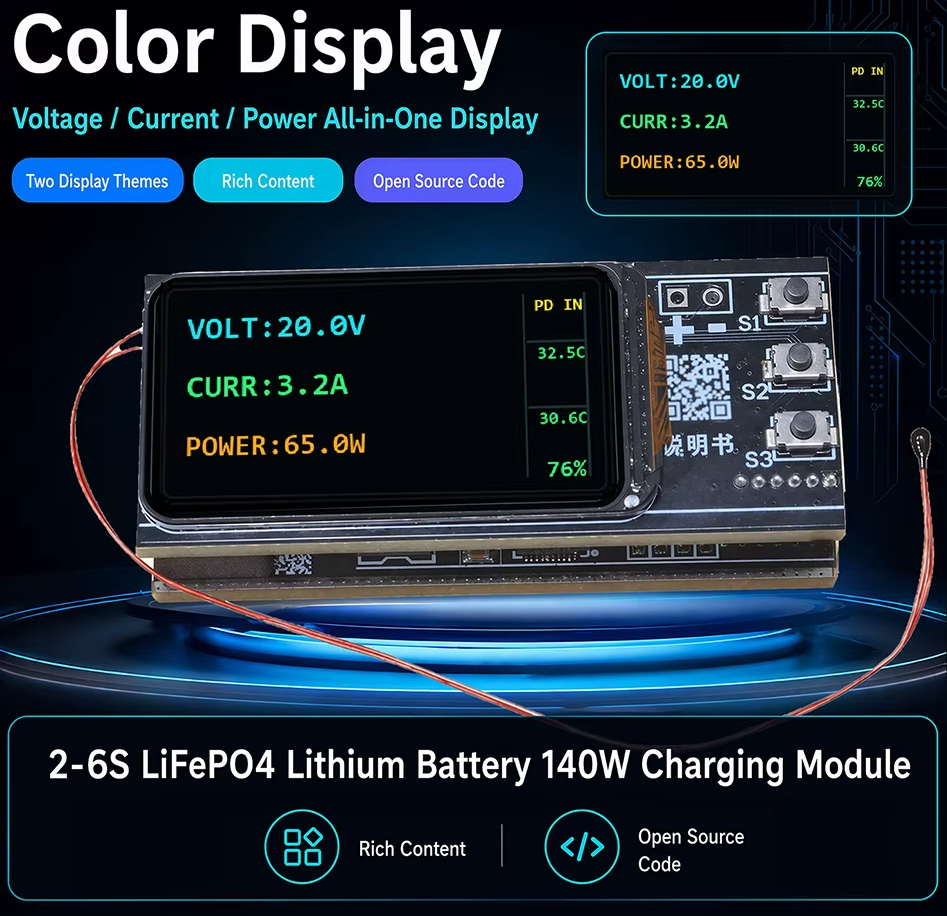

Цветной TFT-дисплей 0,96"

Плата комплектуется цветным экраном ST7735 с разрешением 80 × 160 пикселей.

Дисплей позволяет получать информацию о работе модуля без подключения дополнительных измерительных устройств.

В зависимости от открытой страницы интерфейса отображаются:

• VOLT — напряжение.

• CURR — ток.

• POWER — текущая мощность.

• USB — показатели со стороны USB.

• BATT — параметры аккумуляторной сборки.

• EFF — эффективность преобразования.

• Температура устройства.

• Уровень заряда аккумулятора.

• Текущий режим и направление передачи энергии — зарядка или разрядка.

На отдельной информационной странице можно одновременно просматривать параметры аккумулятора и USB-порта, включая напряжение, ток и мощность.

Дополнительные настройки в меню

Помимо DIP-переключателей, устройство поддерживает программную настройку ряда параметров через экран.

Для отдельных параметров изменение значений выполняется длительным нажатием кнопки.

Также предусмотрены:

• Выбор режима USB Type-C: Charge / Discharge.

• Переключение языка интерфейса: English / Chinese.

Управление кнопками:

• S1 — перемещение вверх / уменьшение значения.

• S2 — подтверждение; длительное нажатие — возврат.

• S3 — перемещение вниз / увеличение значения.

Рекомендации по подключению и эксплуатации

1. Проверка перед первым использованием

После получения рекомендуется предварительно проверить модуль, подключив его к подходящему источнику питания без аккумуляторной сборки.

Появление изображения на дисплее позволяет проверить работу индикации. При отсутствии подключенного аккумулятора возможно изменение яркости экрана — это считается нормальным поведением устройства.

2. Надежное подключение аккумуляторов

Для соединения проводов рекомендуется использовать пайку с обеспечением качественного контакта. Ненадежные скрутки могут стать причиной нестабильной работы и недостаточного питания.

Соединительные провода должны быть максимально короткими и иметь достаточное сечение для передачи необходимого тока без значительного падения напряжения.

3. Соблюдение полярности

Перед подключением обязательно проверьте расположение положительного (+) и отрицательного (−) контактов.

Переполюсовка способна вызвать мгновенное повреждение платы и электронных компонентов.

4. Использование BMS

При работе с многосекционными аккумуляторными сборками необходимо применять соответствующую систему защиты аккумуляторов (BMS).

Модуль IP2366 контролирует общее напряжение сборки, но не отслеживает напряжение каждого отдельного элемента.

Поэтому встроенные защитные функции модуля не заменяют полноценную BMS.

5. Подбор аккумуляторов для сборки

Все используемые элементы должны иметь:

• Одинаковое напряжение.

• Одинаковую емкость.

• Одинаковый уровень заряда.

Применение аккумуляторов с различными характеристиками или значительным износом может привести к нестабильной работе и повреждению батареи.

6. Проверка при отсутствии зарядки или разрядки

Если модуль не заряжает аккумулятор либо не подает питание на выход, необходимо проверить:

• Правильность подключения батареи.

• Соответствие выбранного режима 2S–6S фактической сборке.

• Напряжение аккумулятора.

• Исправность платы BMS.

7. Проверка проводки и контактов

Причиной проблем с зарядкой или разрядкой также могут быть:

• Ненадежные электрические соединения.

• Провода недостаточного сечения.

• Повышенное внутреннее сопротивление аккумуляторов.

• Неисправная система защиты батареи.

8. Контроль напряжения

Перед подачей питания измерьте напряжение аккумуляторной сборки и убедитесь, что оно соответствует выбранному количеству последовательно соединенных элементов.

9. Диагностика неисправностей

При возникновении неполадок рекомендуется проверить схему соединений, измерить напряжение мультиметром и убедиться в правильности подключения всех контактов.

Важные меры безопасности

• Перед изменением DIP-переключателей полностью отключайте аккумулятор и внешнее питание.

• Не подключайте аккумулятор с неправильной полярностью.

• Не используйте режим, не соответствующий количеству элементов и химическому типу батареи.

• Для многосекционных сборок обязательно применяйте подходящую BMS.

• При работе на мощности 100–140 Вт обеспечьте соответствующую проводку, защиту аккумуляторов и достаточное охлаждение.

• Не допускайте коротких замыканий, перегрева и превышения допустимых токов.

• Перед первым включением повторно проверьте все электрические соединения и параметры конфигурации.

Предупреждение: неправильное подключение, переполюсовка, ошибочная настройка аккумуляторной сборки и нарушение условий эксплуатации могут привести к повреждению модуля или аккумуляторов.

Повреждения, возникшие вследствие неправильного подключения или эксплуатации, не являются заводскими дефектами.

Пользователь самостоятельно несет ответственность за правильность подключения, настройку и безопасную эксплуатацию модуля.
