Модуль Power Bank IP2366 Плата павербанка 140 Вт для акумуляторів Li-ion LiFePO4 2S–6S з кольоровим дисплеєм та роз'ємом XT30

IP2366 — багатофункціональна плата керування заряджанням і розряджанням акумуляторів, призначена для самостійного виготовлення потужних павербанків, портативних зарядних станцій та автономних джерел живлення. Модуль працює з акумуляторними збірками 2S–6S, підтримує елементи Li-ion і LiFePO4 та забезпечує швидке заряджання за сучасними протоколами, зокрема PD, PPS і QC.

Особливість цієї моделі — поєднання трьох режимів потужності (65 / 100 / 140 Вт), кольорового дисплея та зручної системи налаштування. Основні параметри вибираються за допомогою 10-позиційного DIP-перемикача, що дозволяє адаптувати модуль до різних акумуляторних збірок без перепаювання конфігураційних резисторів.

Вбудований екран відображає робочі показники в реальному часі, а додаткове меню надає доступ до налаштувань заряджання, розряджання та вихідної потужності.

Функціональні можливості

• Контролер IP2366 із підтримкою двонапрямного перетворення напруги.

• Робота з акумуляторними збірками 2S, 3S, 4S, 5S і 6S.

• Сумісність з акумуляторами Li-ion і LiFePO4.

• Три варіанти обмеження потужності: 65, 100 або 140 Вт.

• Налаштування конфігурації акумулятора за допомогою 10 DIP-перемикачів.

• Кольоровий TFT-екран 0,96" для контролю стану пристрою.

• Відображення напруги, струму, потужності та інших робочих параметрів.

• Підтримка швидкого заряджання PPS, PD, SCP, FCP, QC, AFC, PE, BC1.2.

• Синхронний перетворювач із 4 паралельно працюючими MOSFET для підвищення ефективності та зменшення нагрівання.

• Захисні функції від перенапруги, перевищення струму, короткого замикання та перегрівання.

• Налаштування додаткових параметрів через інтерфейс дисплея.

• Роз'єм для підключення зовнішнього кольорового екрана.

• Силовий роз'єм XT30 для підключення акумуляторної батареї.

Технічні характеристики

• Контролер: IP2366

• Тип перетворення: синхронний Buck-Boost

• Конфігурація акумуляторів: 2S–6S

• Типи акумуляторів: Li-ion / LiFePO4

• Напруга заряджання одного елемента: 3,65 / 4,2 В

• Режими потужності: 65 / 100 / 140 Вт

• Протоколи заряджання: PPS, PD, SCP, FCP, QC, AFC, PE, BC1.2

• Дисплей: TFT 0,96", ST7735

• Роздільна здатність: 80 × 160

• Підключення АКБ: XT30

• Спосіб налаштування: 10-позиційний DIP-перемикач і меню дисплея

• Розміри основної плати: приблизно 45 × 24 мм

• Комплектація: модуль IP2366 із кольоровим дисплеєм — 1 шт.

Універсальність і переваги конструкції

Модуль IP2366 дозволяє використовувати одну плату для кількох типів акумуляторних систем. Користувач може вибрати кількість послідовно з'єднаних елементів від 2S до 6S, встановити необхідний режим потужності та вказати тип акумуляторів.

На відміну від рішень, що потребують заміни резисторів для налаштування конфігурації, тут основні параметри задаються перемикачами безпосередньо на платі.

Це зручно під час складання індивідуальних павербанків, розроблення портативних джерел живлення та використання модуля в різних електронних проєктах.

Кольоровий дисплей додатково дозволяє контролювати процеси заряджання та розряджання, відстежувати параметри акумулятора й USB-підключення, а також змінювати доступні програмні налаштування.

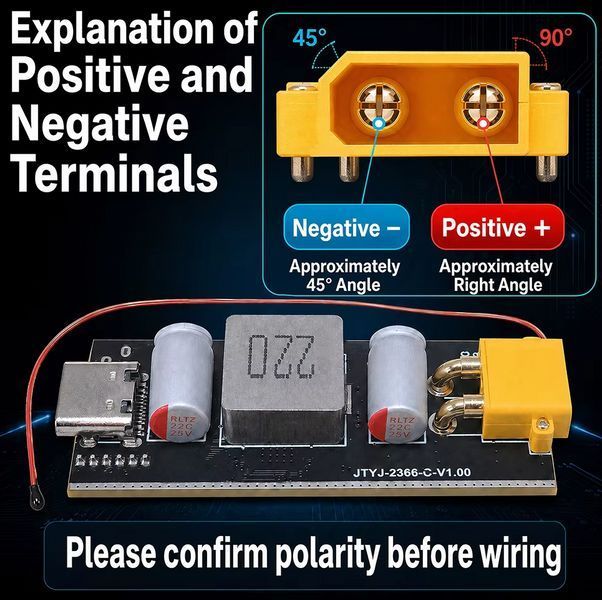

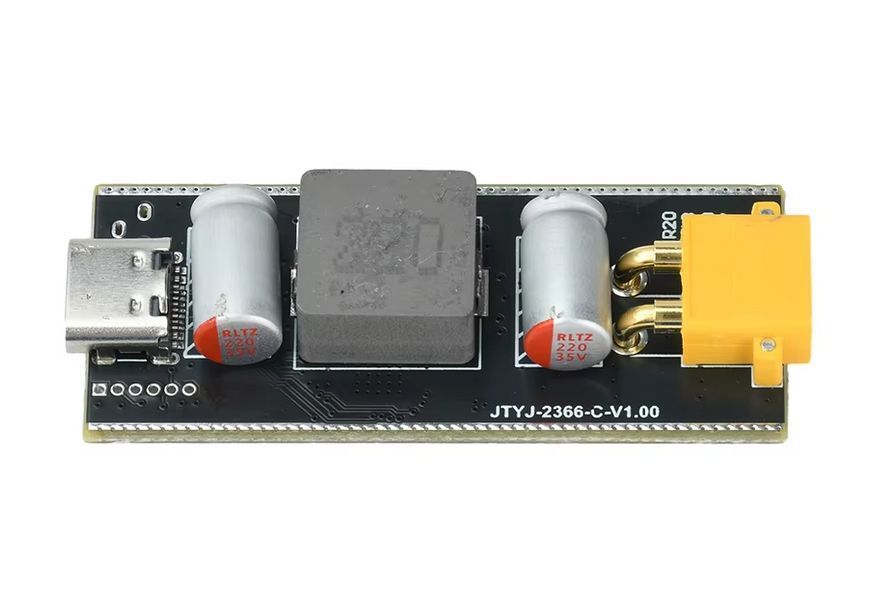

Роз'єм XT30 для підключення батареї

На основній платі встановлено силовий роз'єм XT30, призначений для з'єднання модуля з акумуляторними збірками 2S–6S.

Роз'єм має додаткову механічну фіксацію, завдяки чому зменшується навантаження на контактні майданчики плати під час підключення та відключення акумулятора.

XT30 підходить для компактних акумуляторних систем, у яких необхідно забезпечити надійне електричне з'єднання.

Важливо: перед підключенням акумуляторної збірки слід перевірити полярність, її фактичну напругу та правильність вибраної конфігурації DIP-перемикачів.

Налаштування за допомогою DIP-перемикача

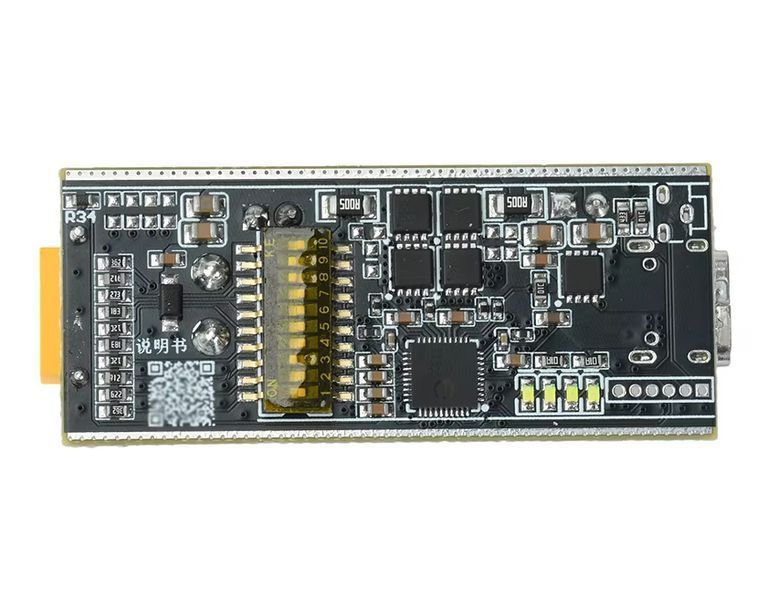

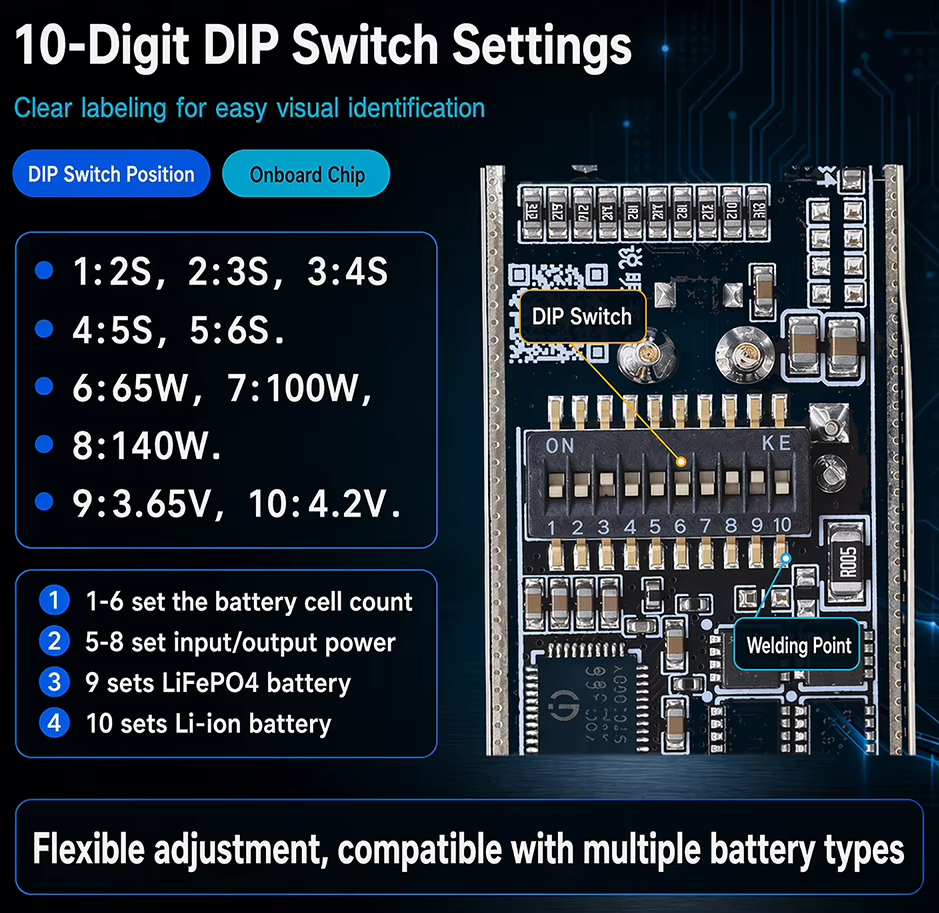

На платі передбачено 10-позиційний DIP-перемикач, розділений на три групи: кількість елементів, потужність і тип акумулятора.

Для правильної конфігурації необхідно вибрати по одному перемикачу з кожної функціональної групи.

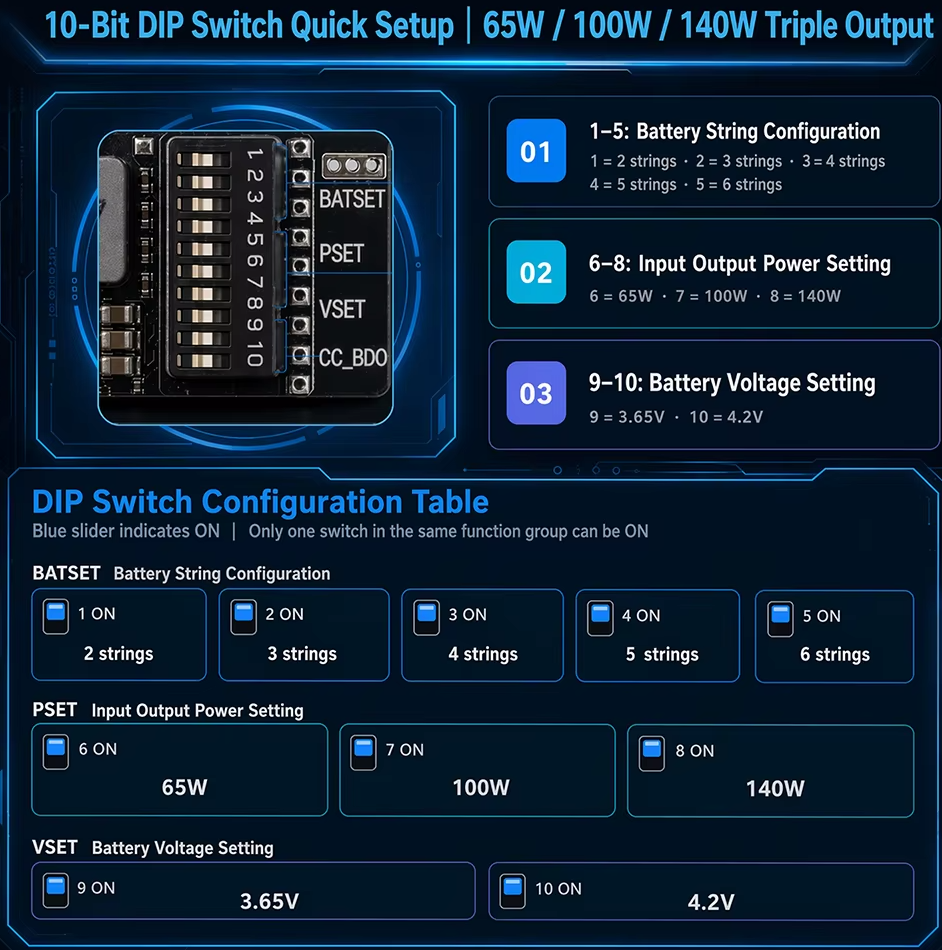

Приклад налаштування: для акумуляторної збірки Li-ion 4S із потужністю 100 Вт потрібно встановити в положення ON перемикачі 3, 7 і 10.

Увага! Не можна одночасно активувати кілька режимів в одній функціональній групі.

Змінювати положення DIP-перемикачів дозволяється лише після повного відключення акумулятора та зовнішнього джерела живлення.

Напруга акумуляторних збірок

Для стандартних Li-ion акумуляторів із кінцевою напругою заряджання 4,2 В на елемент виробником передбачено такі діапазони:

Для акумуляторів LiFePO4 використовується налаштування 3,65 В, а для звичайних Li-ion — 4,2 В.

Вибраний режим має відповідати хімічному типу встановлених елементів. Помилкове налаштування напруги може спричинити перезаряджання, надмірне розряджання або пошкодження акумуляторної батареї.

Регулювання максимальної потужності

Модуль підтримує три режими потужності, які вибираються DIP-перемикачами:

65 Вт — для компактних джерел живлення та пристроїв із помірним енергоспоживанням. Дозволяє обмежити навантаження на акумуляторну збірку.

100 Вт — варіант для живлення та заряджання сумісних ноутбуків, мобільної електроніки й інших пристроїв із підвищеним енергоспоживанням.

140 Вт — максимальна конфігурація для потужних сумісних споживачів.

Під час вибору режиму необхідно враховувати характеристики акумуляторів, допустимі струми BMS, переріз проводів, параметри роз'ємів та умови охолодження.

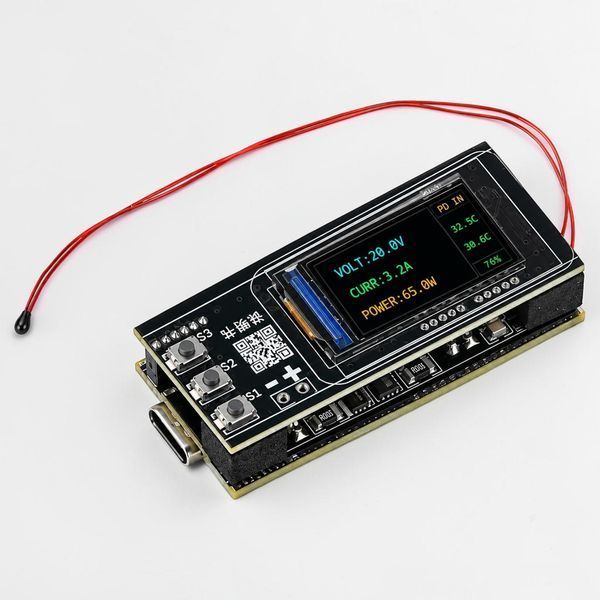

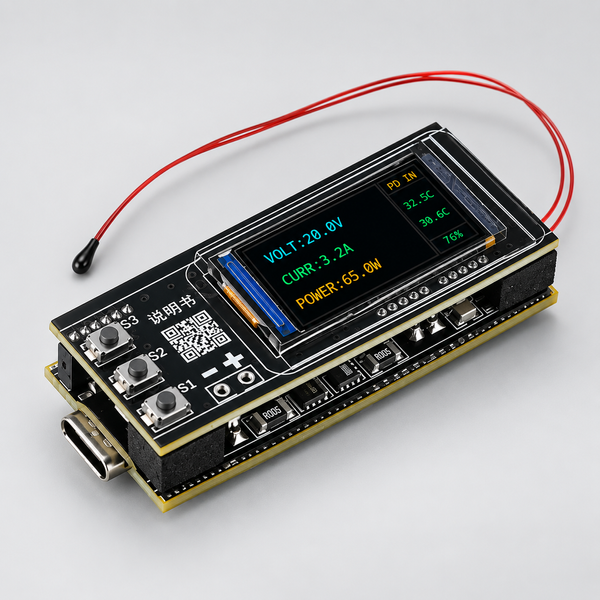

Кольоровий TFT-дисплей 0,96"

Плата комплектується кольоровим екраном ST7735 із роздільною здатністю 80 × 160 пікселів.

Дисплей дозволяє отримувати інформацію про роботу модуля без підключення додаткових вимірювальних пристроїв.

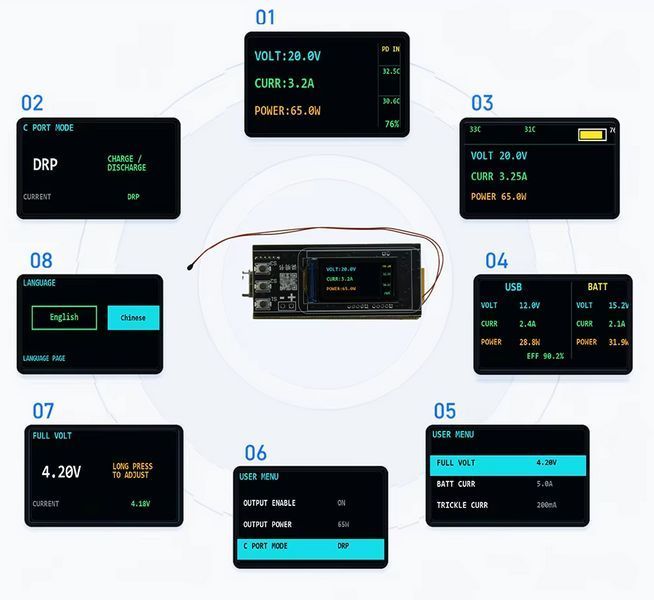

Залежно від відкритої сторінки інтерфейсу відображаються:

• VOLT — напруга.

• CURR — струм.

• POWER — поточна потужність.

• USB — показники з боку USB.

• BATT — параметри акумуляторної збірки.

• EFF — ефективність перетворення.

• Температура пристрою.

• Рівень заряду акумулятора.

• Поточний режим і напрямок передавання енергії — заряджання або розряджання.

На окремій інформаційній сторінці можна одночасно переглядати параметри акумулятора та USB-порту, зокрема напругу, струм і потужність.

Додаткові налаштування в меню

Крім DIP-перемикачів, пристрій підтримує програмне налаштування низки параметрів через екран.

Для окремих параметрів зміна значень виконується тривалим натисканням кнопки.

Також передбачено:

• Вибір режиму USB Type-C: Charge / Discharge.

• Перемикання мови інтерфейсу: English / Chinese.

Керування кнопками:

• S1 — переміщення вгору / зменшення значення.

• S2 — підтвердження; тривале натискання — повернення.

• S3 — переміщення вниз / збільшення значення.

Рекомендації щодо підключення та експлуатації

1. Перевірка перед першим використанням

Після отримання рекомендується попередньо перевірити модуль, підключивши його до відповідного джерела живлення без акумуляторної збірки.

Поява зображення на дисплеї дозволяє перевірити роботу індикації. За відсутності підключеного акумулятора можлива зміна яскравості екрана — це вважається нормальною поведінкою пристрою.

2. Надійне підключення акумуляторів

Для з'єднання проводів рекомендується використовувати паяння із забезпеченням якісного контакту. Ненадійні скрутки можуть спричинити нестабільну роботу та недостатнє живлення.

З'єднувальні проводи мають бути максимально короткими та мати достатній переріз для передавання необхідного струму без значного падіння напруги.

3. Дотримання полярності

Перед підключенням обов'язково перевірте розташування позитивного (+) і негативного (−) контактів.

Переполюсування може спричинити миттєве пошкодження плати та електронних компонентів.

4. Використання BMS

Під час роботи з багатосекційними акумуляторними збірками необхідно застосовувати відповідну систему захисту акумуляторів (BMS).

Модуль IP2366 контролює загальну напругу збірки, але не відстежує напругу кожного окремого елемента.

Тому вбудовані захисні функції модуля не замінюють повноцінну BMS.

5. Підбір акумуляторів для збірки

Усі використовувані елементи повинні мати:

• Однакову напругу.

• Однакову ємність.

• Однаковий рівень заряду.

Використання акумуляторів із різними характеристиками або значним зношенням може призвести до нестабільної роботи та пошкодження батареї.

6. Перевірка за відсутності заряджання або розряджання

Якщо модуль не заряджає акумулятор або не подає живлення на вихід, необхідно перевірити:

• Правильність підключення батареї.

• Відповідність вибраного режиму 2S–6S фактичній збірці.

• Напругу акумулятора.

• Справність плати BMS.

7. Перевірка проводки та контактів

Причиною проблем із заряджанням або розряджанням також можуть бути:

• Ненадійні електричні з'єднання.

• Проводи недостатнього перерізу.

• Підвищений внутрішній опір акумуляторів.

• Несправна система захисту батареї.

8. Контроль напруги

Перед подаванням живлення виміряйте напругу акумуляторної збірки та переконайтеся, що вона відповідає вибраній кількості послідовно з'єднаних елементів.

9. Діагностика несправностей

У разі виникнення неполадок рекомендується перевірити схему з'єднань, виміряти напругу мультиметром і переконатися в правильності підключення всіх контактів.

Важливі заходи безпеки

• Перед зміною положення DIP-перемикачів повністю відключайте акумулятор і зовнішнє живлення.

• Не підключайте акумулятор із неправильною полярністю.

• Не використовуйте режим, який не відповідає кількості елементів і хімічному типу батареї.

• Для багатосекційних збірок обов'язково застосовуйте відповідну BMS.

• Під час роботи на потужності 100–140 Вт забезпечте відповідну проводку, захист акумуляторів і достатнє охолодження.

• Не допускайте коротких замикань, перегрівання та перевищення допустимих струмів.

• Перед першим увімкненням повторно перевірте всі електричні з'єднання та параметри конфігурації.

Попередження: неправильне підключення, переполюсування, помилкове налаштування акумуляторної збірки та порушення умов експлуатації можуть призвести до пошкодження модуля або акумуляторів.

Пошкодження, що виникли внаслідок неправильного підключення або експлуатації, не є заводськими дефектами.

Користувач самостійно несе відповідальність за правильність підключення, налаштування та безпечну експлуатацію модуля.
