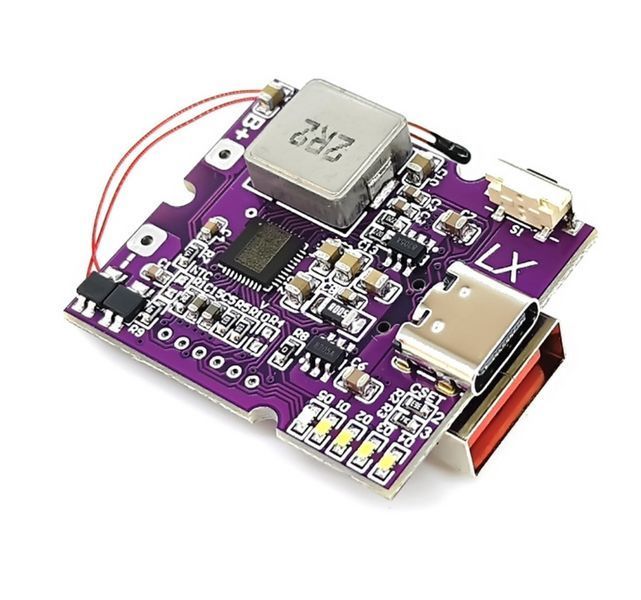

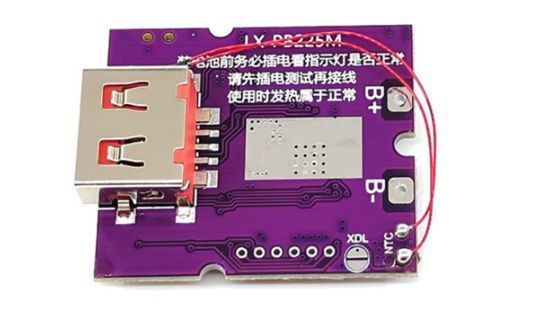

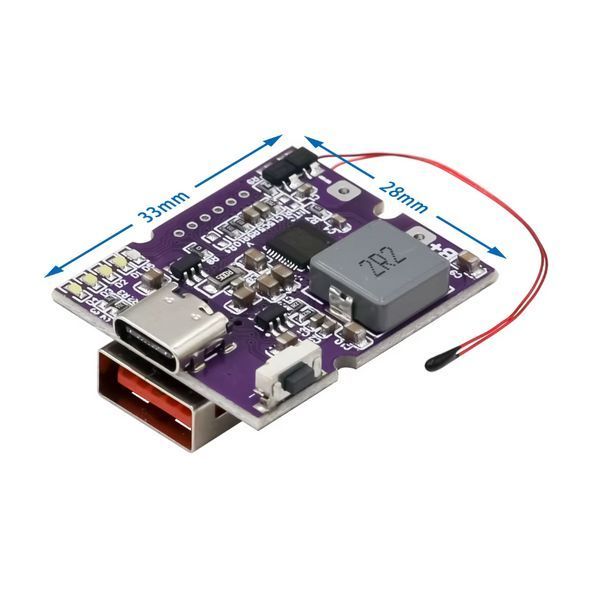

Плата повербанка PD 22,5 ватт Модуль для павербанка NTC Плата power bank qc3.0, LCD
Данный модуль Power Bank поможет Вам самостоятельно собрать портативное зарядное устройство с быстрой зарядкой с использованием литий-ионных и полимерных аккумуляторов.
Характеристики:
- Выходное напряжение 4,5 - 12 V
- Зарядное напряжение 4,2 ± 1%
- Выходной ток 5В - 4,5А, 5 В-3 А, 7 В-2,4 А, 9 В-2,0 А, 12 В-1,5 А
- Высокий КПД даже при низком заряде аккумулятора - 95% при 3,6V
- Защита аккумулятора от переразряда\ перезаряда, перегрева
- Автоматическое определение устройства для активирования протокола QC
- Маленький ток запуска: при потреблении 50мА модуль включиться
- Выходной интерфейс: USBA+TYPE-C поддерживает выход для быстрой зарядки
- Входной интерфейс: TYPE-C поддерживает вход для быстрой зарядки

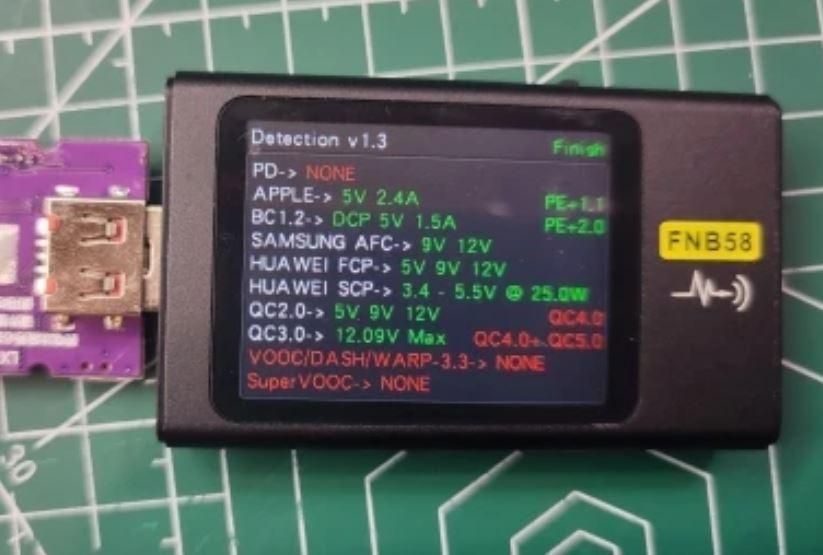

- Совместимые протоколы: QC3.0, QC2.0, FCP, AFC, MTK, SFCP, BC1.2, PD3.0
- Порт USB-C поддерживает двухстороннюю быструю зарядку QC3.0, QC2.0, USB PD3.0, PD2.0 и совместим с входом для быстрой зарядки FCP, AFC, SFCP и выходом для быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP

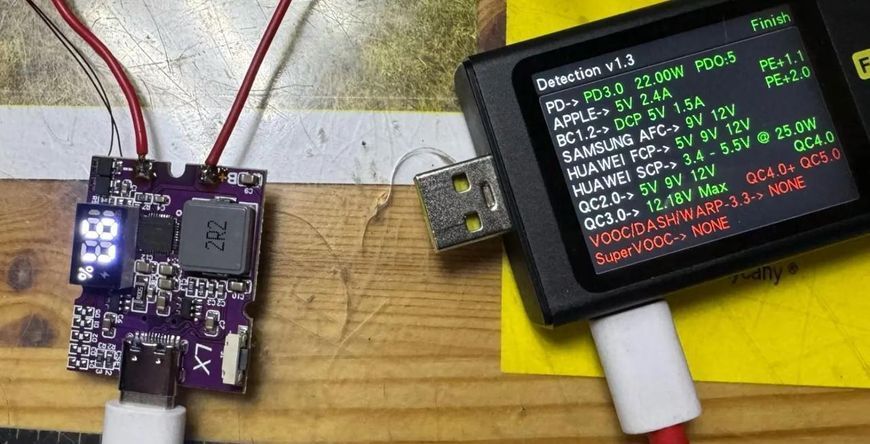

- Индикация быстрой зарядки: при работе данного режима загорается зеленый индикатор в углу дисплея.
- Функция автоматического обнаружения подключения мобильного телефона
- Одинарное нажатие кнопки - включение экрана, двойное - выключение.

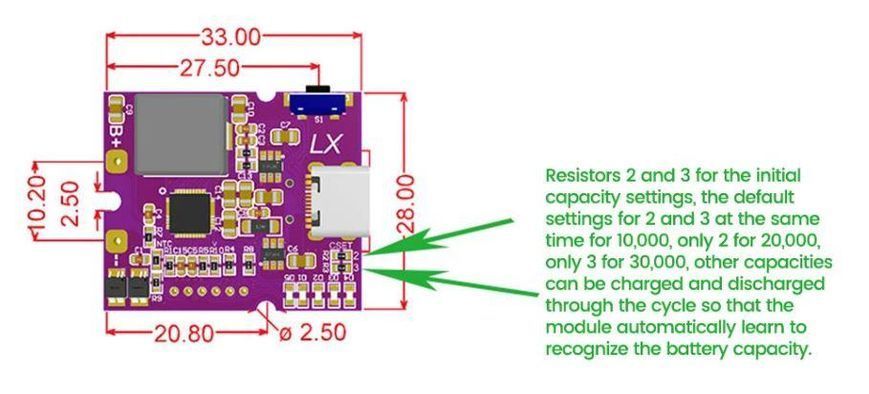

- Модуль самообучается если емкость аккумулятора превышает 30000mAh
Меры предосторожности и особенности
- Перед запайкой аккумуляторов сначала подключите их для проверки и посмотрите, как загорится дисплей.
- Не рекомендуется применять слишком тонкие провода аккумулятора к плате, а рекомендуется применять максимально толстые, так как модуль может пропускать ток 7А.
- Аккумуляторы нужно подключать только параллельно, а не последовательно, плата сгорит от последовательного подключения.
- Убедитесь, что аккумуляторы типа li-ion/li-po номинальным напряжением 3.7В и заряжены до одинакового напряжения если Вы применяете больше 1 аккумулятора в сборке
- Не устанавливайте на аккумулятор защитную плату. Некоторые аккумуляторы изначально не используются для powerbank и имеют защитные платы, которые ограничивают ток и могут защищать выход при превышении одного или двух ампер.
- При подключении аккумуляторов обязательно соблюдайте полярность подключения! Иначе плата сгорит сразу.
- Модуль относительно небольшой по размеру и имеет ограниченную площадь рассеивания тепла. При использовании модуля с большими ёмкостями используйте дополнительный отвод тепла!
