Регулируемый DC-DC преобразователь с цифровым дисплеем предназначен для получения стабильного выходного напряжения и ограничения тока при питании различных электронных устройств. Модуль работает по принципу Buck-Boost, поэтому может как повышать, так и понижать входное напряжение, поддерживая на выходе заданное значение в диапазоне 0,6–30 В. Предусмотрены режимы стабилизации напряжения CV (Constant Voltage) и ограничения тока CC (Constant Current), что позволяет использовать устройство для создания компактного лабораторного блока питания, тестирования электронных компонентов, питания самодельных устройств и зарядки совместимых аккумуляторов. Управление осуществляется кнопками и поворотным энкодером, а LCD-дисплей отображает напряжение, ток, мощность и дополнительные параметры работы.

Преимущества и особенности

• Повышение и понижение напряжения — преобразователь может поддерживать выходное напряжение как выше, так и ниже входного.

• Регулировка выходного напряжения от 0,6 до 30 В — возможность настройки под требования подключённого устройства.

• Регулировка ограничения тока до 4 А — настройка максимального тока нагрузки.

• Режимы CV и CC — автоматическая работа в режиме стабилизации напряжения или ограничения тока.

• LCD-дисплей с подсветкой — отображение напряжения, тока, мощности и текущего режима работы.

• Измерение потреблённой энергии и ёмкости — учёт параметров Ah и Wh.

• Учёт времени работы — возможность отслеживания продолжительности подачи питания.

• Настраиваемые ограничения — защита от пониженного входного напряжения, перенапряжения, превышения тока и мощности.

• Автоматическое отключение по заданным условиям — при достижении установленного значения ёмкости, энергии или времени работы.

• Блокировка управления — защита настроек напряжения и тока от случайного изменения.

• Управление энкодером — настройка параметров поворотом ручки с возможностью переключения между разрядами чисел.

• Запоминание настроек — автоматическое сохранение установленных параметров.

• Встроенный радиатор охлаждения — отвод тепла от силовых компонентов.

• Компактный корпус — возможность установки в панель самодельного блока питания.

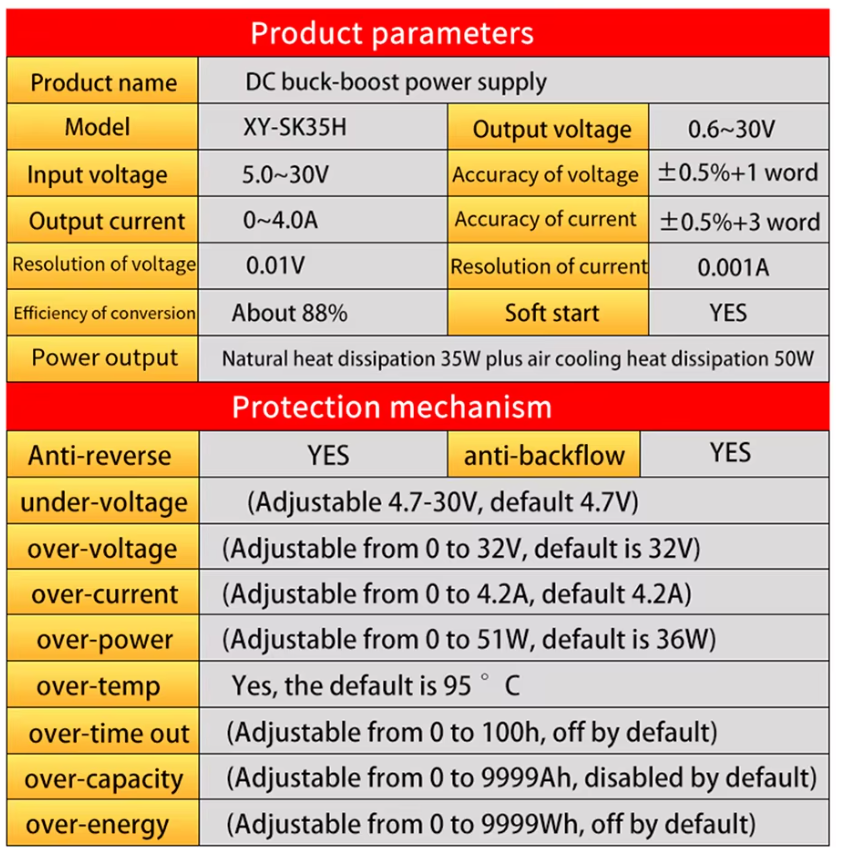

Технические характеристики

• Тип устройства: регулируемый повышающий-понижающий DC-DC преобразователь

• Режимы работы: CV (стабилизация напряжения), CC (ограничение тока)

• Входное напряжение: DC 5–30 В

• Выходное напряжение: DC 0,6–30 В

• Выходной ток: 0–4 А

• Максимальная выходная мощность: 35 Вт при естественном охлаждении

• КПД преобразования: около 88% (по данным исходного описания)

• Регулировка напряжения: цифровая, с помощью энкодера

• Регулировка тока: цифровая, с помощью энкодера

• Дисплей: LCD с подсветкой

• Отображаемые параметры: напряжение (В), ток (А), мощность (Вт), ёмкость (А·ч), энергия (Вт·ч), время работы (ч)

• Защитные функции: LVP, OVP, OCP, OPP, защита от перегрева, обратного тока и неправильной полярности (по данным производителя)

• Подключение: винтовые клеммы

• Управление: кнопки V/A, SW, ON/OFF и поворотный энкодер

• Размеры корпуса: 79 × 43 × 25 мм

• Рекомендуемый размер монтажного отверстия: согласно схеме на фотографиях товара

• Вес: около 97 г

Подключение модуля

На задней стороне устройства расположена клеммная колодка с четырьмя контактами для подключения источника питания и нагрузки.

Контакты используются следующим образом:

• IN+ — положительный контакт входного питания.

• IN− — отрицательный контакт входного питания.

• OUT+ — положительный контакт выходного питания.

• OUT− — отрицательный контакт выходного питания.

Перед подключением необходимо проверить маркировку контактов непосредственно на плате.

На вход подаётся постоянное напряжение в диапазоне 5–30 В. К выходным контактам подключается устройство, которое необходимо запитать.

Важно: источник входного питания должен обеспечивать достаточную мощность с учётом нагрузки и потерь преобразования. При повышении напряжения входной ток может быть значительно больше выходного.

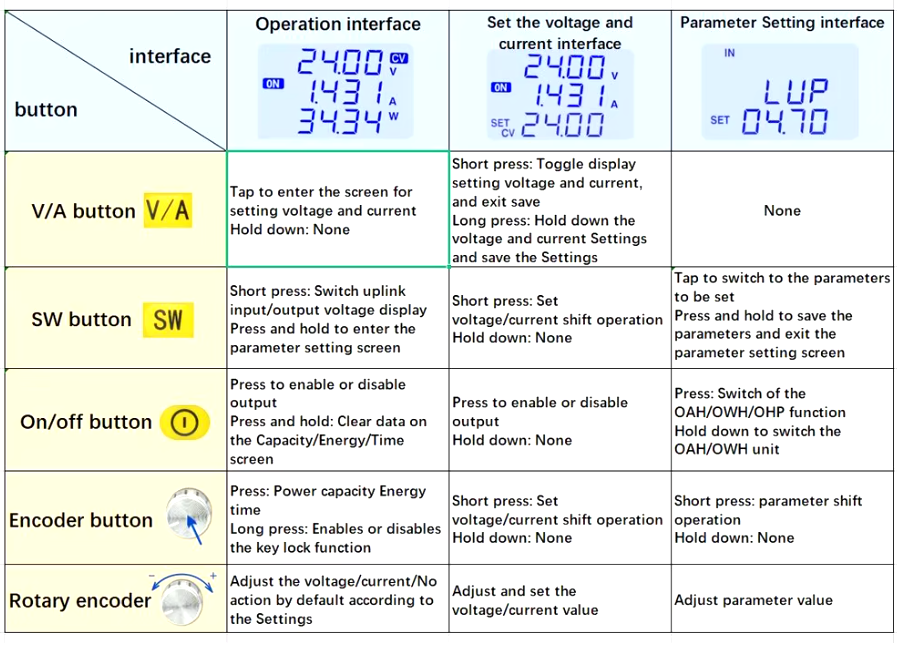

Управление модулем

На передней панели расположены три кнопки и поворотный энкодер:

• V/A — настройка выходного напряжения и ограничения тока.

• SW — переключение отображаемых параметров и вход в меню дополнительных настроек.

• ON/OFF — включение и отключение выходного питания.

• Поворотный энкодер — изменение значений параметров и переключение между отображаемыми измерениями.

Энкодер можно не только вращать, но и нажимать как кнопку.

1. Как установить выходное напряжение и ток

Для настройки основных параметров выполните следующие действия:

Шаг 1. Нажмите кнопку V/A на передней панели.

На дисплее появится режим настройки, обозначенный SET. Начнёт мигать значение установленного напряжения CV.

Шаг 2. Поворачивайте энкодер для изменения выбранного значения напряжения.

Для перехода между разрядами числа нажимайте кнопку SW или сам энкодер.

Это позволяет изменять отдельные цифры установленного значения.

Шаг 3. Повторно нажмите V/A, чтобы перейти к настройке ограничения тока CC.

Значение установленного тока начнёт мигать.

Шаг 4. Установите необходимый ток вращением энкодера.

Для выбора нужного разряда используйте кнопку SW или нажатие на энкодер.

Шаг 5. Для сохранения настроек нажмите V/A ещё раз.

Также можно удерживать V/A около 2 секунд или подождать приблизительно 6 секунд без нажатия кнопок. Устройство автоматически сохранит настройки и вернётся к основному экрану.

Пример: для питания устройства напряжением 12 В с ограничением тока 2 А установите CV = 12,00 В и CC = 2,000 А.

2. Быстрая регулировка напряжения или тока

Модуль позволяет настроить действие поворотного энкодера на основном экране.

Для этого используется параметр FET в меню дополнительных настроек.

Доступны три режима:

• CU — вращение энкодера используется для быстрой регулировки напряжения CV.

• CC — вращение энкодера используется для быстрой регулировки ограничения тока.

• OFF — вращение энкодера на основном экране не изменяет настройки.

Для изменения этого параметра необходимо открыть меню настроек, выбрать FET и установить необходимый режим.

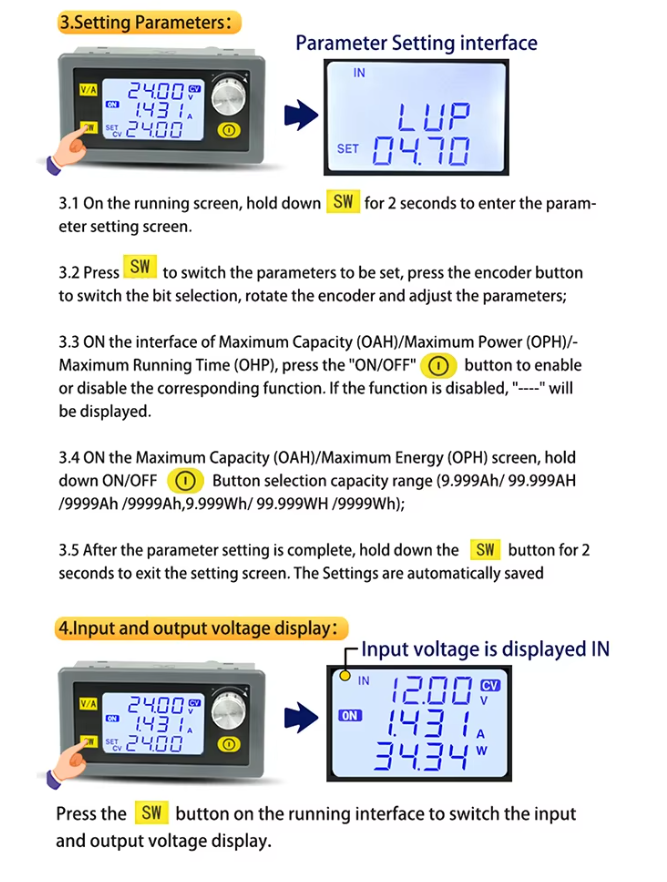

3. Как открыть меню дополнительных настроек

Для входа в меню удерживайте кнопку SW около 2 секунд.

На дисплее появится название параметра и его текущее значение.

Управление меню:

• Короткое нажатие SW — переход к следующему параметру.

• Нажатие на энкодер — выбор разряда изменяемого значения.

• Вращение энкодера — изменение выбранного значения.

• Кнопка ON/OFF — включение или отключение некоторых дополнительных функций.

• Удержание SW около 2 секунд — сохранение настроек и выход из меню.

Все изменения сохраняются автоматически при выходе.

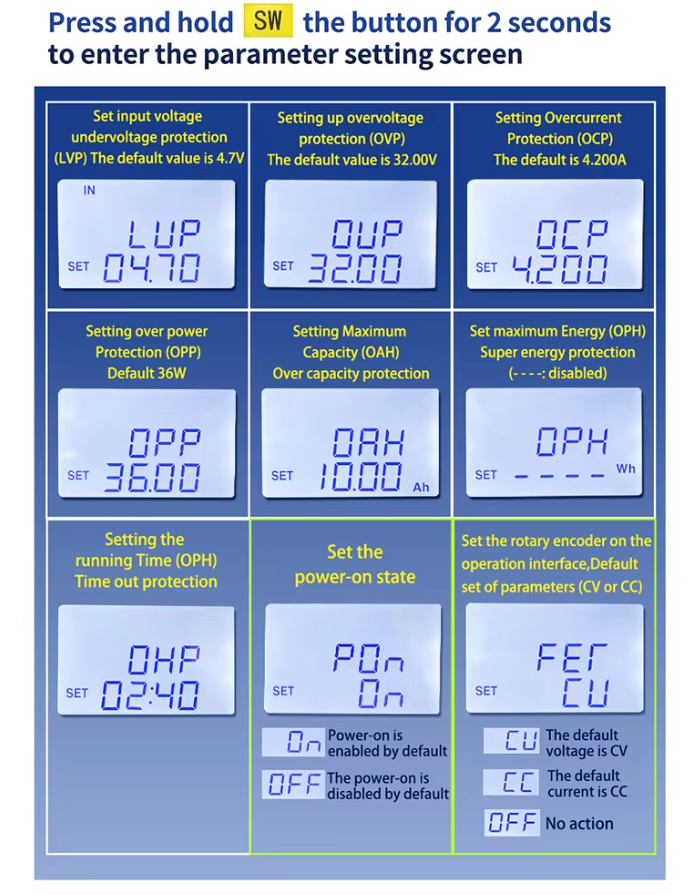

Дополнительные параметры и функции защиты

LVP — защита от пониженного входного напряжения

Позволяет установить минимально допустимое напряжение источника питания.

Если входное напряжение опускается ниже установленного порога, модуль отключает выход.

Заводское значение: 4,70 В.

Функция полезна при питании от аккумуляторов, поскольку позволяет ограничить их разряд по общему напряжению.

При этом модуль не заменяет специализированную плату защиты аккумуляторов BMS.

OVP — защита от повышенного напряжения

Позволяет установить порог перенапряжения, при достижении которого срабатывает защита.

Заводское значение: 32,00 В.

Важно учитывать, что допустимое входное напряжение самого преобразователя составляет 5–30 В. Настройка OVP не означает, что на вход можно безопасно подавать 32 В.

OCP — защита от превышения тока

Используется для установки порога срабатывания защиты при превышении допустимого выходного тока.

Заводское значение: 4,200 А.

Этот параметр отличается от обычной настройки CC.

CC ограничивает рабочий ток, а OCP используется как дополнительная защита от перегрузки.

OPP — защита от превышения мощности

Позволяет установить максимально допустимую выходную мощность.

Если нагрузка превышает установленный порог, срабатывает защита.

Заводское значение: 36,00 Вт.

Изменение этого параметра не увеличивает физические возможности преобразователя. Максимальная рабочая мощность определяется характеристиками силовых компонентов и условиями охлаждения.

OAH — ограничение переданной ёмкости

Позволяет установить максимальное количество ампер-часов (А·ч), которое модуль должен передать нагрузке.

После достижения установленного значения выход автоматически отключается.

Функция может использоваться для контролируемой передачи заданной ёмкости, например при тестировании или зарядке аккумуляторов.

При отключённой функции значение ограничения на экране отображается прочерками.

OPH — ограничение переданной энергии

Позволяет установить максимальное количество энергии в ватт-часах (Вт·ч).

После достижения установленного значения модуль автоматически отключает выход.

Функция полезна для измерения энергопотребления устройств и проведения испытаний с заданным энергетическим лимитом.

OHP — ограничение времени работы

Позволяет установить максимальную продолжительность подачи питания.

После включения функции время отображается в режиме обратного отсчёта.

Когда установленное время заканчивается, модуль автоматически отключает выход.

Эта функция позволяет использовать преобразователь как источник питания с таймером.

POn — состояние выхода после подачи питания

Определяет, должен ли выход автоматически включаться при подключении входного питания.

Доступны варианты:

• ON — выход автоматически включается после подачи питания.

• OFF — автоматическое включение выхода отключено.

FET — управление энкодером

Определяет действие вращения энкодера на основном экране.

• CU — регулировка напряжения.

• CC — регулировка тока.

• OFF — без действия.

Отображение параметров на дисплее

Во время работы дисплей показывает текущие электрические параметры.

Основные обозначения:

• V — напряжение в вольтах.

• A — ток в амперах.

• W — мощность в ваттах.

• Ah — переданная электрическая ёмкость в ампер-часах.

• Wh — переданная энергия в ватт-часах.

• h — время работы в часах.

• CV — режим стабилизации напряжения.

• CC — режим ограничения тока.

• ON — выходное питание включено.

• SET — режим настройки параметров.

Переключение между входным и выходным напряжением

На основном экране нажмите кнопку SW.

Дисплей переключится между отображением входного и выходного напряжения.

При отображении входного напряжения появляется обозначение IN.

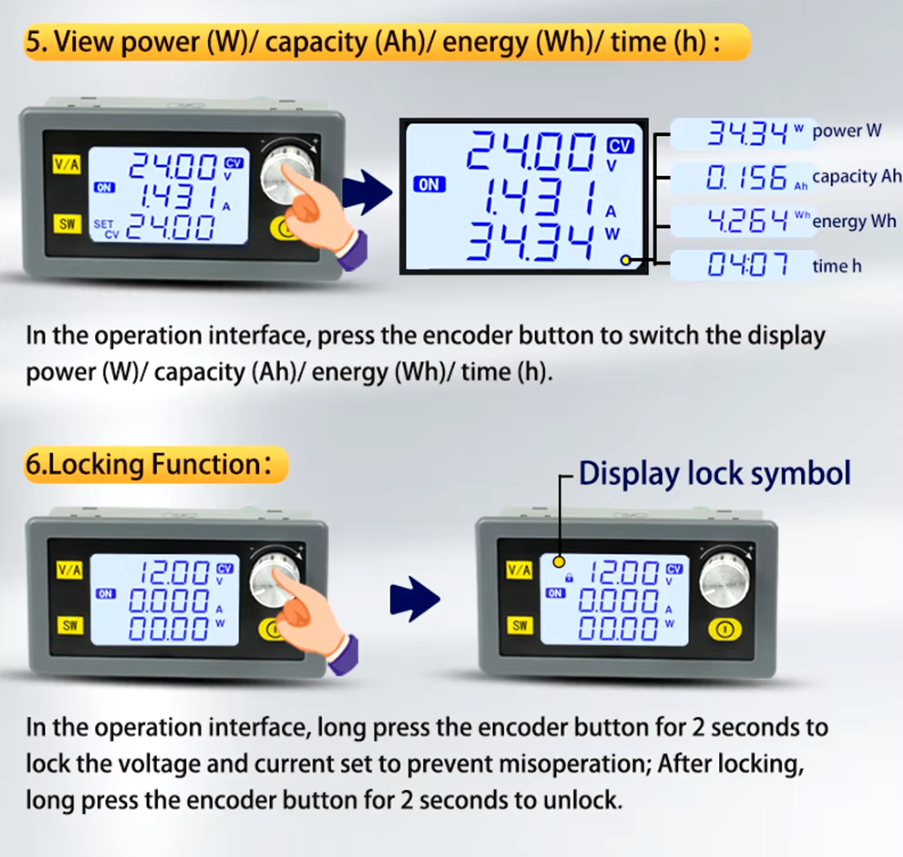

Просмотр мощности, ёмкости, энергии и времени

На основном экране коротко нажимайте на поворотный энкодер.

Каждое нажатие переключает отображаемый параметр:

1. Мощность — W.

2. Переданная ёмкость — Ah.

3. Переданная энергия — Wh.

4. Время работы — h.

Сброс накопленной статистики

Для сброса показаний необходимо перейти к соответствующему параметру Ah, Wh или h.

Затем удерживайте кнопку ON/OFF около 2 секунд.

Накопленное значение выбранного параметра будет сброшено.

Блокировка настроек

Чтобы предотвратить случайное изменение напряжения или тока, предусмотрена блокировка управления.

Для включения блокировки:

1. Перейдите на основной экран.

2. Нажмите и удерживайте энкодер около 2 секунд.

3. На дисплее появится значок блокировки.

Для разблокировки повторно удерживайте энкодер около 2 секунд.

Учёт ёмкости, энергии и времени работы

Модуль автоматически ведёт статистику при включённом выходе.

Если ограничения OAH, OPH и OHP отключены, устройство может использоваться для обычного измерения переданной ёмкости, энергии и времени работы.

Если соответствующее ограничение включено, преобразователь автоматически отключает выход при достижении заданного значения.

Это позволяет использовать модуль для:

• Подачи питания в течение установленного времени.

• Ограничения количества переданной энергии.

• Контроля переданной электрической ёмкости.

• Проведения испытаний электронных устройств.

• Контролируемой зарядки совместимых аккумуляторов.

Области применения

1. Самодельный лабораторный блок питания

Регулировка напряжения и тока позволяет использовать модуль для питания и проверки электронных компонентов.

2. Ремонт и диагностика электроники

Подходит для подачи контролируемого напряжения на электронные платы и устройства в пределах допустимой мощности.

3. Зарядка аккумуляторов

Режимы CV и CC позволяют использовать преобразователь для зарядки совместимых аккумуляторов при правильной настройке напряжения, тока и соблюдении требований к конкретному типу батареи.

Модуль не является универсальным автоматическим зарядным устройством и не заменяет BMS или специализированный контроллер заряда.

4. Питание электронных проектов

Может использоваться для питания микроконтроллеров, датчиков, электронных модулей и других устройств с подходящими электрическими параметрами.

5. Системы питания от солнечных панелей

Может применяться для преобразования напряжения солнечного источника в пределах допустимых параметров. При этом модуль не заявлен как MPPT-контроллер.

6. Создание регулируемого настольного блока питания

Компактный корпус, дисплей и встроенные органы управления позволяют устанавливать модуль в самодельные корпуса и панели оборудования.

Меры предосторожности и рекомендации по использованию

1. Первичная проверка

Перед подключением нагрузки необходимо убедиться в правильности подключения входного питания и соответствии его напряжения допустимому диапазону 5–30 В.

Рекомендуется сначала включить модуль без нагрузки, установить необходимое выходное напряжение и проверить его мультиметром.

2. Соблюдение полярности

При подключении источника питания и нагрузки необходимо соблюдать полярность контактов IN+, IN−, OUT+ и OUT−.

Неправильное подключение может привести к повреждению преобразователя или подключённого оборудования.

3. Настройка перед подключением устройства

Перед включением выходного питания необходимо установить напряжение, соответствующее требованиям нагрузки.

Слишком высокое напряжение может повредить подключённое устройство.

Также рекомендуется заранее установить подходящее ограничение тока CC.

4. Соблюдение ограничений по мощности

Максимальная заявленная выходная мощность при естественном охлаждении составляет 35 Вт.

Необходимо учитывать одновременно три ограничения:

• Максимальное выходное напряжение — 30 В.

• Максимальный выходной ток — 4 А.

• Максимальная выходная мощность — 35 Вт.

Например, при напряжении 24 В максимальный ток с учётом ограничения 35 Вт составляет приблизительно 1,46 А.

5. Контроль нагрева

При длительной работе с высокой нагрузкой необходимо обеспечить достаточную вентиляцию.

Не рекомендуется закрывать вентиляционные отверстия корпуса или размещать устройство рядом с источниками тепла.

6. Использование от аккумуляторного источника

При питании преобразователя от аккумуляторов рекомендуется правильно настроить защиту LVP.

Следует учитывать, что контроль общего входного напряжения не заменяет индивидуальный контроль элементов аккумуляторной сборки.

7. Защита от перегрузки

При срабатывании защиты необходимо отключить нагрузку и проверить:

• Установленное напряжение.

• Ограничение тока.

• Потребляемую мощность.

• Входное напряжение.

• Состояние соединений.

• Температуру устройства.

Не следует увеличивать пороги защиты выше допустимых параметров модуля для устранения причины отключения.

8. Диагностика неисправностей

Если модуль не выдаёт напряжение, рекомендуется проверить:

• Наличие входного питания.

• Правильность подключения.

• Состояние кнопки ON/OFF.

• Настройки CV и CC.

• Установленные ограничения LVP, OVP, OCP и OPP.

• Отсутствие короткого замыкания.

• Отсутствие срабатывания ограничений OAH, OPH и OHP.

9. Важное предупреждение

Модуль предназначен для пользователей, имеющих базовые навыки работы с электрическими цепями и электронными компонентами.

Не допускается:

• Подавать на вход напряжение выше 30 В.

• Подключать переменное напряжение непосредственно к входу.

• Превышать допустимые параметры выходного тока и мощности.

• Использовать модуль с повреждёнными проводами или контактами.

• Эксплуатировать устройство при чрезмерном нагреве.

• Подключать аккумуляторы для зарядки без предварительной настройки параметров.

Повреждения, возникшие вследствие неправильного подключения, превышения допустимых параметров, короткого замыкания, перегрузки или нарушения условий эксплуатации, не являются заводским дефектом.

Магазин не несёт ответственности за действия пользователя с модулем!
