Плата павербанка 100 Ватт 5S Powerbank ШВИДКА ЗАРЯСКА с экраном Модуль для изготовления powerbank 100W, с портом DC 5.5*2.1

Дання универсальная плата повербанка 5S предназначена для создания портативного источника питания на основе аккумуляторной сборки из 5 последовательно соединённых групп литиевых аккумуляторов. Модуль поддерживает двустороннюю быструю зарядку через USB Type-C, позволяя как заряжать подключённые аккумуляторы, так и использовать их для питания смартфонов, планшетов, ноутбуков и других устройств. Максимальная мощность зарядки и разрядки настраивается с помощью резистора на плате и может достигать 100 Вт при соответствующей конфигурации и соблюдении требований к аккумуляторам. Модуль оснащён несколькими интерфейсами подключения, цифровым дисплеем уровня заряда и встроенной схемой защиты аккумуляторной сборки. Предусмотрена возможность настройки типа аккумуляторов, их ёмкости и мощности зарядки в зависимости от параметров используемой батареи.

Преимущества и особенности

• Поддержка различных аккумуляторных сборок 3S-5S — работа с последовательно соединёнными группами аккумуляторов( по умолчанию 5S).

• Двусторонняя быстрая зарядка USB Type-C — один разъём используется для зарядки аккумуляторов и питания внешних устройств.

• Настраиваемая мощность до 100 Вт — возможность выбора мощности зарядки и разрядки.

• Поддержка современных протоколов — PD3.0, PD2.0, PPS, QC3.0, QC2.0, AFC, FCP, SCP, VOOC и других.

• Несколько интерфейсов подключения — USB Type-C, USB-A1, USB-A2, MicroUSB, Lightning и DC.

• Цифровой дисплей — отображение уровня заряда аккумуляторной сборки в процентах.

• Настройка типа аккумуляторов — возможность выбора напряжения полного заряда одной ячейки с помощью резистора R7.

• Настройка ёмкости аккумуляторов — изменение номинала R8 для корректной работы индикации уровня заряда.

• Встроенная схема защиты — предусмотрен контроллер защиты аккумуляторов для поддерживаемых конфигураций.

• Подключение балансировочных проводов — предусмотрены контактные площадки для подключения промежуточных точек аккумуляторной сборки.

• Поддержка одновременного использования нескольких USB-выходов — при совместной работе портов выходное напряжение ограничивается 5 В.

• Компактные размеры — плата подходит для самостоятельной сборки повербанков и портативных источников питания.

Технические характеристики

• Тип устройства: плата повербанка с двусторонней быстрой зарядкой

• Конфигурация аккумуляторов: 5S; возможность настройки для других поддерживаемых типов

• Количество последовательно соединённых групп: 5

• Тип аккумуляторов: Li-ion, Li-Pol 3.7V; возможность настройки для других поддерживаемых типов (LiFePO4)

• Максимальная мощность: до 100 Вт

• Варианты настройки мощности: 27 / 30 / 45 / 60 / 65 / 100 Вт

• USB Type-C: вход и выход, двусторонняя быстрая зарядка

• USB-A1 / USB-A2: выходы питания

• MicroUSB: вход зарядки

• Lightning: вход зарядки

• DC: вход зарядки, 5–12 В

• Поддерживаемые входные напряжения быстрой зарядки: 5 / 9 / 12 / 15 / 20 В (в зависимости от интерфейса и протокола)

• USB Type-C PD: до 20 В / 5 А при соответствующей настройке мощности

• PPS: 3,3–21 В / до 3 А

• QC3.0: регулирование выходного напряжения 5–12 В с шагом 200 мВ

• AFC: 5 В / 3 А, 9 В / 2 А, 12 В / 2 А

• FCP: 5 В / 3 А, 9 В / 2 А, 12 В / 1,5 А

• SCP: 5 В / 4,5 А, 10 В / 2,2 А

• VOOC: 5 В / 4 А

• Индикация: цифровой дисплей уровня заряда

• Максимальная настраиваемая ёмкость одной последовательной группы: 25 000 мА·ч

• Максимальное напряжение аккумуляторной сборки: 23 В

• Размеры платы: 72 × 27 × 6 мм

Настройка модуля

Перед использованием необходимо убедиться, что конфигурация платы соответствует параметрам подключаемой аккумуляторной сборки.

1. Настройка количества аккумуляторов — конфигурация 5S

Данный модуль настроен для работы с пятью последовательно соединёнными группами Li-ion аккумуляторов.

Конфигурация количества последовательных групп задаётся элементами на обратной стороне платы.

Для готовой версии 5S изменять заводскую конфигурацию количества аккумуляторов не требуется.

Важно учитывать, что обозначение 5S определяет количество последовательно соединённых групп, а не общее количество аккумуляторов. Например, возможны сборки 5S1P, 5S2P и другие при соблюдении требований к аккумуляторам и допустимым токам.

2. Настройка типа аккумуляторов — резистор R7

Резистор R7 определяет напряжение полного заряда одной аккумуляторной ячейки.

Поддерживаются следующие значения напряжения:

• 4,15 В

• 4,20 В

• 4,30 В

• 4,35 В

• 4,40 В

• 3,65 В — для LiFePO4

Для стандартных Li-ion аккумуляторов с напряжением полного заряда 4,2 В используется резистор R7 номиналом 27 кОм.

Для LiFePO4 с напряжением полного заряда 3,65 В используется R7 номиналом 3,6 кОм.

Важно: изменение R7 задаёт напряжение зарядки, но не заменяет проверку совместимости встроенной схемы защиты с выбранным типом аккумуляторов.

3. Настройка мощности — резистор R20

Резистор R20 отвечает за выбор максимальной мощности зарядки и разрядки.

Доступные варианты настройки:

• 27 Вт

• 30 Вт

• 45 Вт

• 60 Вт

• 65 Вт

• 100 Вт

Для выбора необходимого режима требуется установить резистор соответствующего номинала согласно таблице на фотографиях товара.

Например:

• R20 = 27 кОм — 65 Вт.

• R20 = 18 кОм — 60 Вт.

• R20 = 3,6 кОм — 100 Вт.

Установка режима 100 Вт не гарантирует получение такой мощности при любых условиях. Аккумуляторы, провода, контакты и система защиты должны обеспечивать необходимый ток.

4. Настройка ёмкости аккумуляторов — резистор R8

Резистор R8 используется для настройки ёмкости аккумуляторной сборки, необходимой для расчёта и отображения уровня заряда.

Указывается ёмкость одной последовательной группы, а не сумма ёмкостей всех пяти групп.

Например:

• Сборка 5S1P из аккумуляторов 3000 мА·ч — ёмкость для настройки составляет 3000 мА·ч.

• Сборка 5S2P из аккумуляторов 3000 мА·ч — ёмкость одной группы составляет 6000 мА·ч.

• Сборка 5S3P из аккумуляторов 3000 мА·ч — ёмкость одной группы составляет 9000 мА·ч.

Формула расчёта номинала:

R8 (Ом) = ёмкость одной группы (мА·ч) / 0,8

Например, для группы ёмкостью 8000 мА·ч:

8000 / 0,8 = 10 000 Ом = 10 кОм.

Максимальное поддерживаемое значение настройки — 25 000 мА·ч.

При использовании аккумуляторов большей ёмкости отображение уровня заряда может быть неточным, но само по себе это не означает невозможность работы модуля.

Особенности подключения и работы

Подключение аккумуляторов

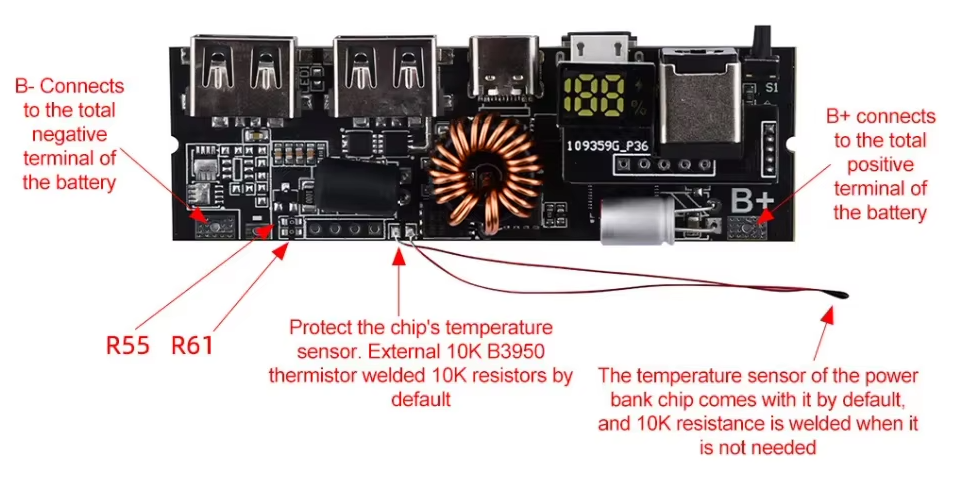

Аккумуляторная сборка 5S подключается к контактным площадкам B+ и B−:

• B+ — общий положительный вывод сборки.

• B− — общий отрицательный вывод сборки.

• Балансировочные контакты — для подключения промежуточных точек между последовательно соединёнными группами аккумуляторов.

Подключение необходимо выполнять строго по схеме, соответствующей конфигурации 5S.

Особенности USB-портов

• USB Type-C поддерживает двустороннюю быструю зарядку.

• USB-A1 и USB-A2 используются для питания внешних устройств.

• MicroUSB и Lightning предназначены для зарядки аккумуляторной сборки.

• Разъём DC используется только для входного питания с напряжением 5–12 В.

• При одновременном использовании USB-A1, USB-A2 и Type-C выходы работают в режиме 5 В с ограничением суммарного тока до 3 А согласно данным производителя.

Для получения максимальной мощности быстрой зарядки рекомендуется использовать один выходной порт.

Меры предосторожности и рекомендации по использованию

1. Первичная проверка модуля

Перед подключением аккумуляторов рекомендуется визуально проверить плату на отсутствие механических повреждений, следов короткого замыкания и повреждённых компонентов.

Необходимо убедиться, что конфигурация платы соответствует аккумуляторной сборке 5S, а номиналы настроечных резисторов подходят для используемых аккумуляторов.

2. Правильное подключение аккумуляторов

Аккумуляторы необходимо подключать с соблюдением полярности и последовательности соединения.

Для силовых соединений рекомендуется использовать пайку проводов к соответствующим выводам сборки или заранее подготовленным соединительным элементам.

Не допускается проверять работу модуля под высокой нагрузкой с помощью зажимов типа «крокодил» или ненадёжных контактов.

3. Требования к проводам

При работе с высокой мощностью через аккумуляторную сборку может протекать значительный ток.

Производитель рекомендует использовать:

• Медные провода сечением не менее 1 мм².

• Для обычных многожильных проводов — около 1,5 мм².

• Рекомендуемый вариант — 16 AWG.

Провода должны быть максимально короткими, с надёжными соединениями.

Слишком тонкие провода могут нагреваться, вызывать падение напряжения и создавать опасность при эксплуатации.

4. Использование платы защиты аккумуляторов

Модуль оснащён встроенным контроллером защиты аккумуляторов.

Для конфигурации 5S предусмотрено использование встроенной схемы защиты при соблюдении требований производителя к типу аккумуляторов.

При использовании внешней BMS её допустимый ток должен соответствовать нагрузке. Производитель указывает требование к порогу защиты от превышения тока более 15 А.

Важно: наличие встроенной защиты не отменяет необходимости правильного подключения промежуточных точек аккумуляторной сборки и проверки совместимости аккумуляторов.

5. Требования к аккумуляторам

Все последовательно соединённые группы должны иметь согласованные характеристики.

Рекомендуется использовать аккумуляторы:

• Одного химического типа.

• С одинаковым номинальным напряжением.

• С одинаковым напряжением полного заряда.

• С близкой фактической ёмкостью.

• С одинаковым уровнем заряда перед сборкой.

• С достаточным допустимым током зарядки и разрядки.

Не рекомендуется объединять в одну сборку новые и сильно изношенные аккумуляторы либо элементы с существенно различающимися характеристиками.

6. Ограничения по типам аккумуляторов

Модуль предназначен для работы с поддерживаемыми литиевыми аккумуляторами.

Не допускается использовать:

• Одноразовые батарейки.

• NiMH-аккумуляторы.

• NiCd-аккумуляторы.

• Свинцово-кислотные аккумуляторы.

При использовании LiFePO4 необходимо убедиться в правильной настройке напряжения зарядки и совместимости схемы защиты.

7. Настройка перед первым использованием

Перед подключением аккумуляторов необходимо проверить:

• Конфигурацию 5S.

• Номинал резистора R7.

• Номинал резистора R8.

• Номинал резистора R20.

• Правильность подключения B+ и B−.

• Правильность подключения балансировочных проводов.

• Соответствие аккумуляторов требованиям по току.

8. Контроль нагрева

При зарядке и разрядке с высокой мощностью модуль и соединительные провода могут нагреваться.

Необходимо обеспечить достаточную вентиляцию и не допускать эксплуатации платы при чрезмерном нагреве.

9. Диагностика неисправностей

Если модуль не заряжает аккумуляторы или не выдаёт питание, необходимо проверить:

• Правильность подключения B+ и B−.

• Напряжение всей аккумуляторной сборки.

• Напряжение каждой последовательной группы.

• Правильность подключения балансировочных контактов.

• Номиналы настроечных резисторов.

• Исправность аккумуляторов.

• Качество силовых соединений.

• Достаточность допустимого тока аккумуляторов.

• Совместимость подключённого устройства с протоколами быстрой зарядки.

10. Важное предупреждение

Модуль предназначен для пользователей, имеющих навыки работы с литиевыми аккумуляторами и электронными компонентами.

Неправильное подключение аккумуляторов, нарушение последовательности соединения, короткое замыкание, превышение допустимого напряжения или использование неподходящих аккумуляторов могут привести к повреждению платы и аккумуляторной сборки.

Повреждения, возникшие вследствие неправильного подключения, переполюсовки, перегрузки, некорректной настройки или нарушения условий эксплуатации, не являются заводским дефектом.

Магазин не несёт ответственности за действия пользователя с модулем!
