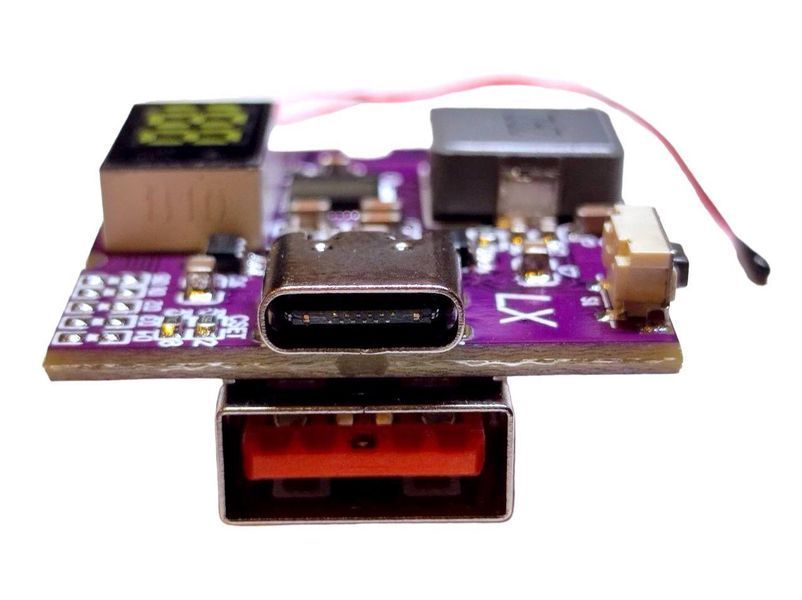

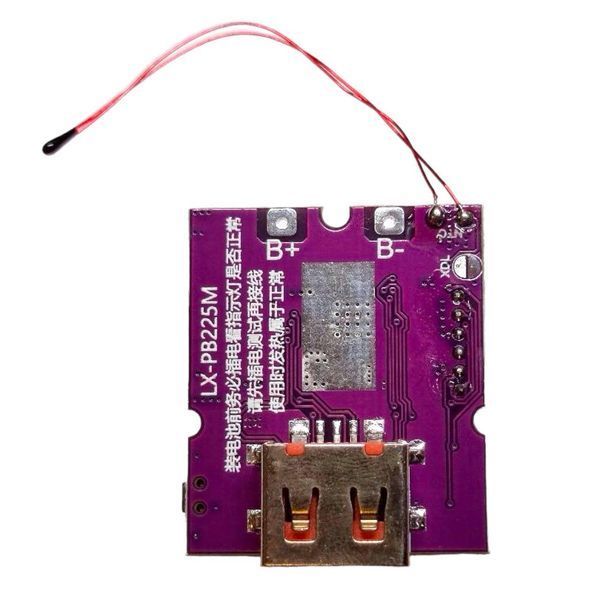

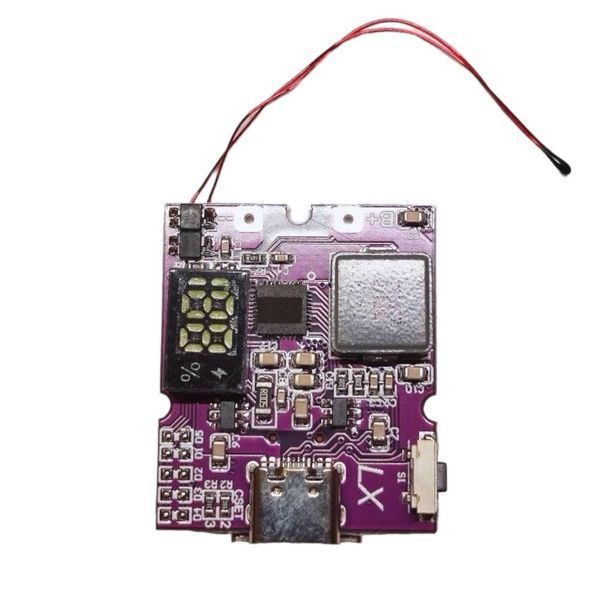

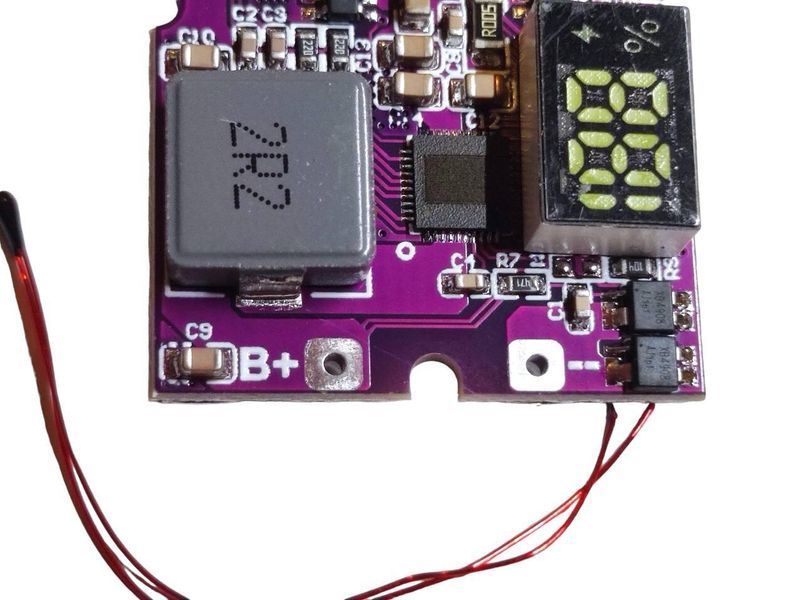

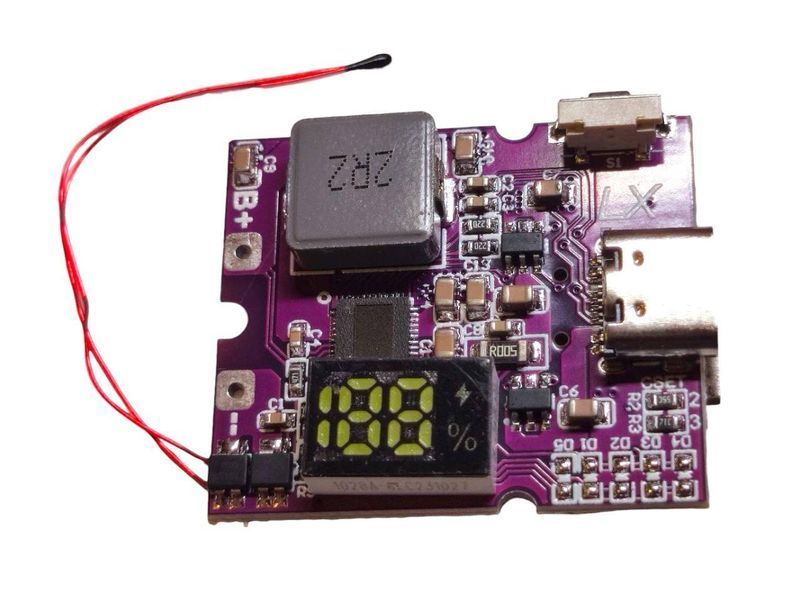

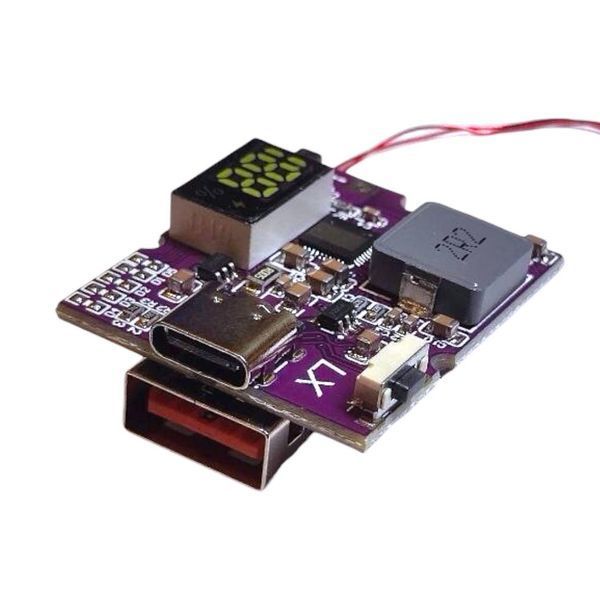

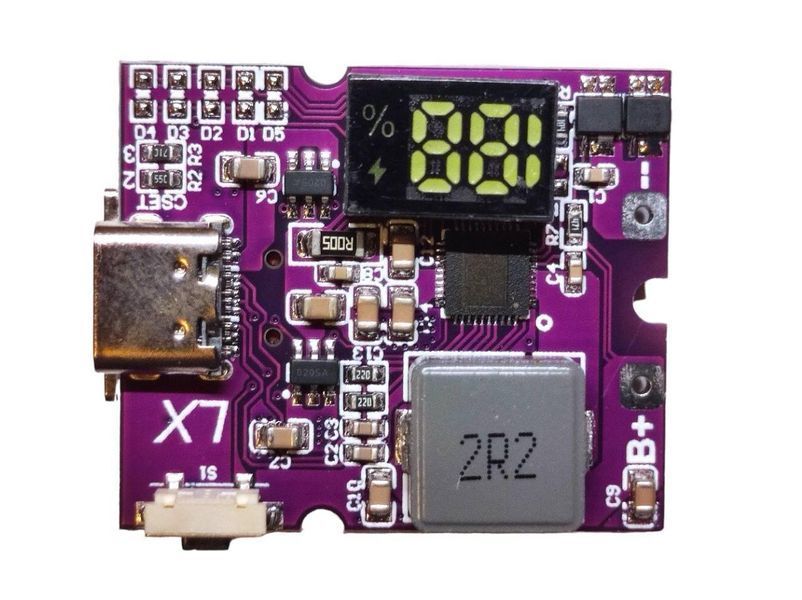

Модуль плати для складання повербанка з дисплеєм та підтримкою швидкої зарядки PD 22.5 Вт
Цей модуль допоможе самостійно зібрати портативний зарядний пристрій з високою швидкістю заряджання для літій-іонних і літій-полімерних акумуляторів. Яскравий LCD-дисплей відображає точний відсоток заряду для зручного контролю роботи пристрою.
- Вихідна напруга: 4,5 - 12 В
- Напруга заряджання: 4,2 ± 1%
- Максимальний вихідний струм: 5В - 4,5А, 7В - 2,4А, 9В - 2,0А, 12В - 1,5А
- ККД: 95% при напрузі 3,6 В
- Захист акумулятора: від перезаряду, перерозряду та перегріву

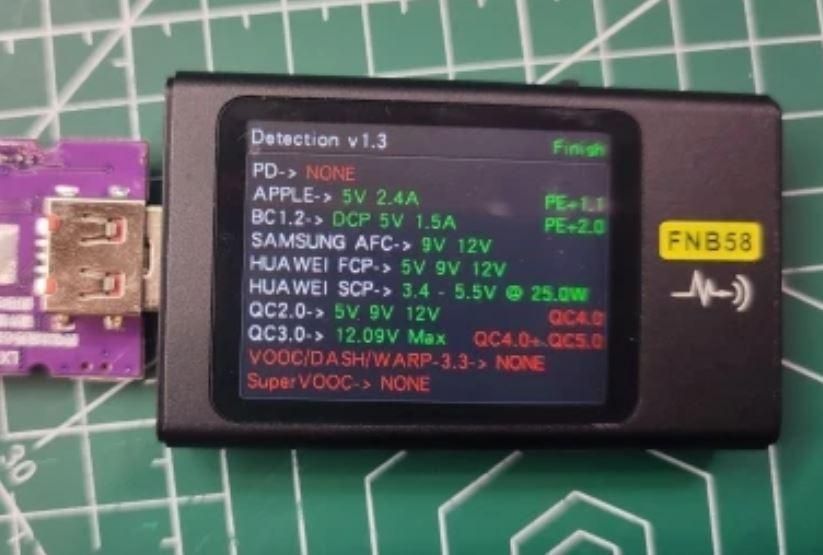

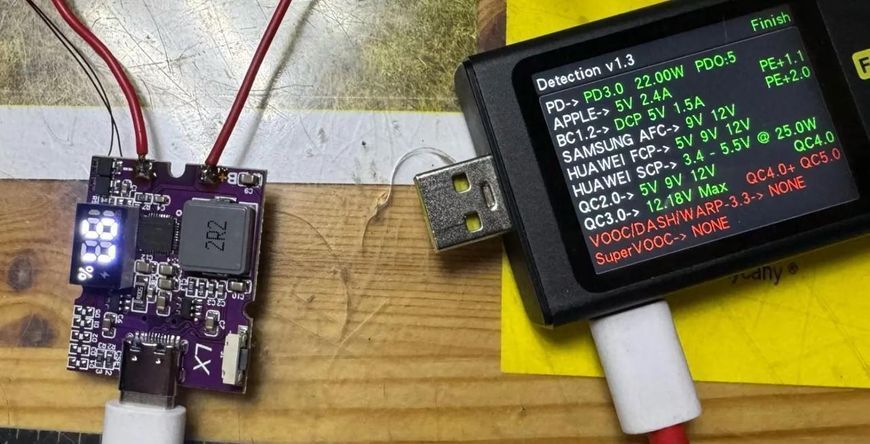

- Протоколи швидкої зарядки: QC3.0, QC2.0, FCP, AFC, MTK, SFCP, BC1.2, PD3.0
- Підтримка інтерфейсів: USB-A та USB-C для входу і виходу з швидким заряджанням
- Особливості: автоматичне визначення підключеного пристрою, індикація швидкого заряджання зеленим індикатором, увімкнення/вимкнення екрану одним чи подвійним натисканням кнопки
- Самонавчання модуля: активується при ємності акумулятора понад 30000mAh

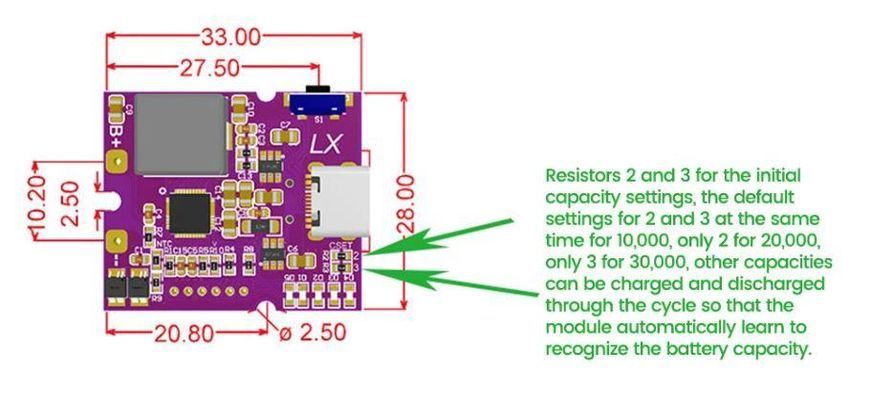

Рекомендації та запобіжні заходи: Перед паянням акумуляторів перевіряйте підключення за індикатором дисплея. Використовуйте товсті дроти для витримування струму до 7А. Підключайте акумулятори лише паралельно, дотримуйтеся однакової напруги та полярності, інакше плата може вийти з ладу. Не встановлюйте захисні плати на акумулятори для павербанку. При великих ємностях забезпечуйте додаткове охолодження модуля. Для коректного відображення заряду міняйте резистори R2 та R3 згідно з ємністю акумуляторів.
Цей модуль стане основою для створення надійного та зручного павербанку з функцією швидкої зарядки. Замовляйте і втілюйте власні зарядні рішення.
