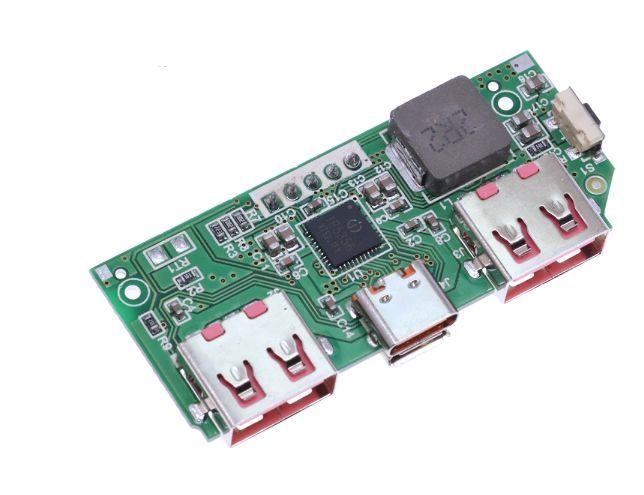

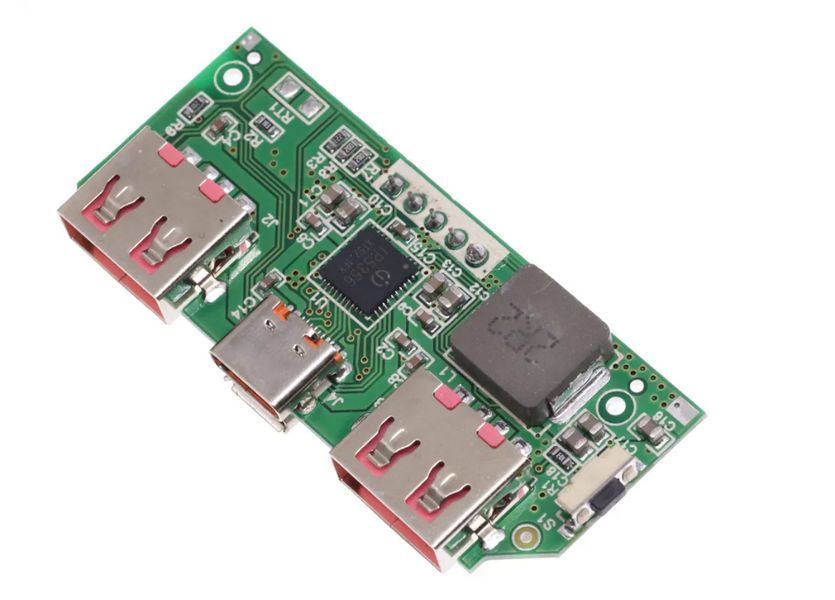

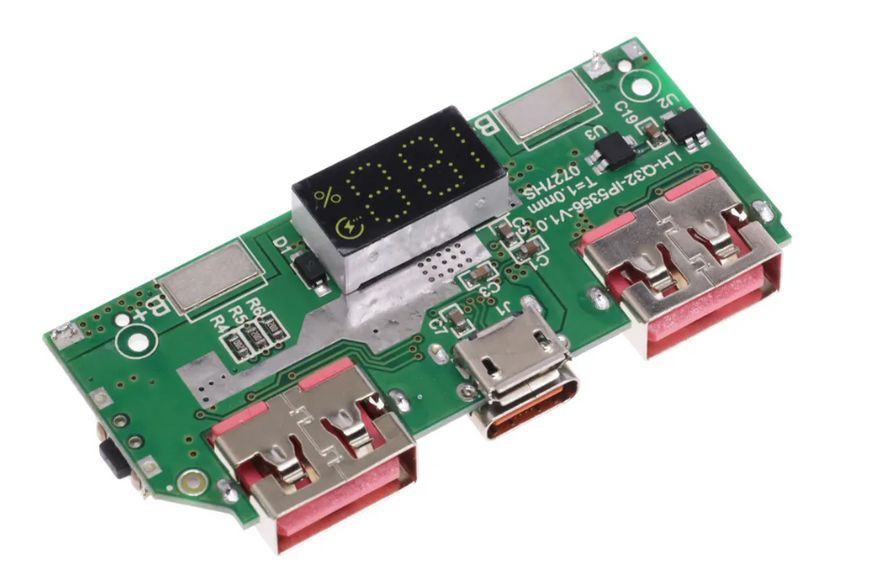

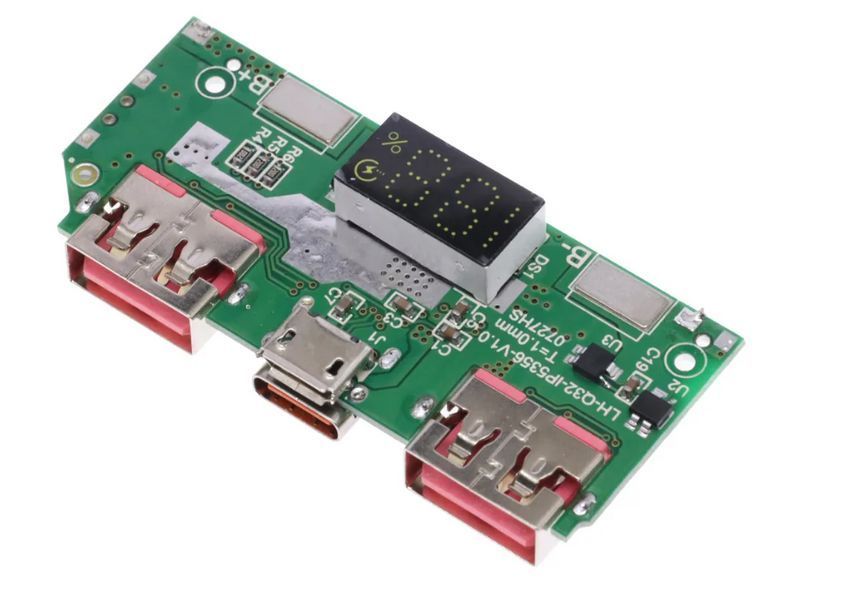

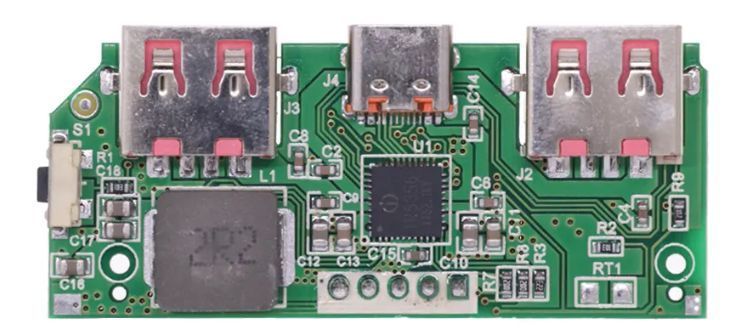

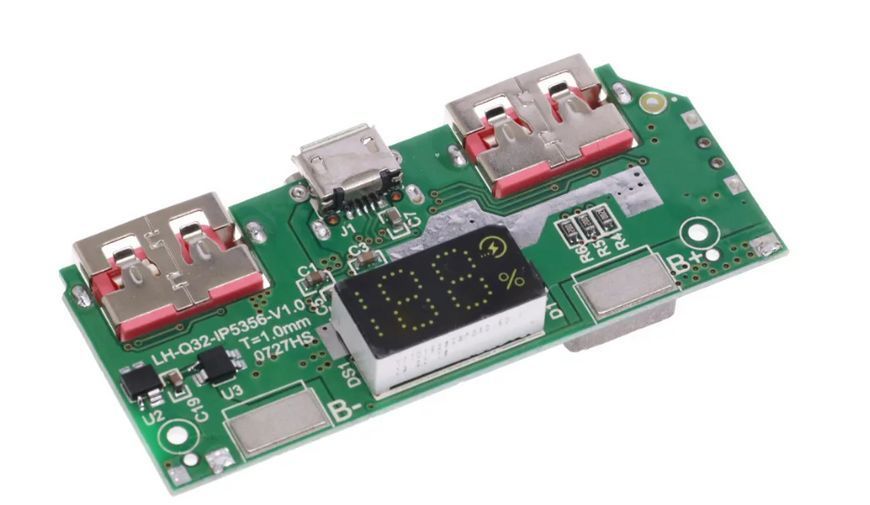

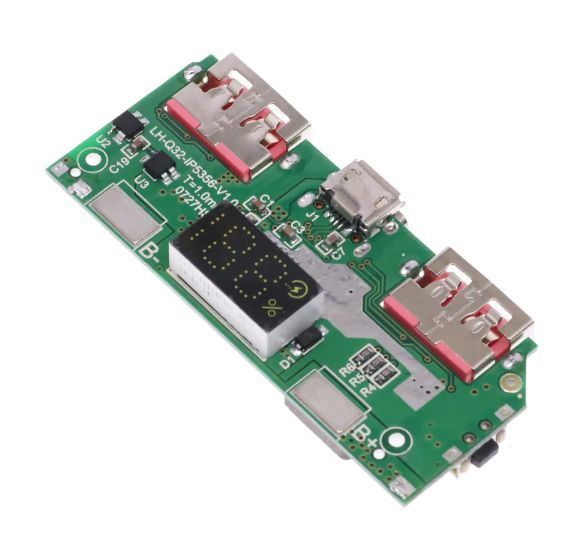

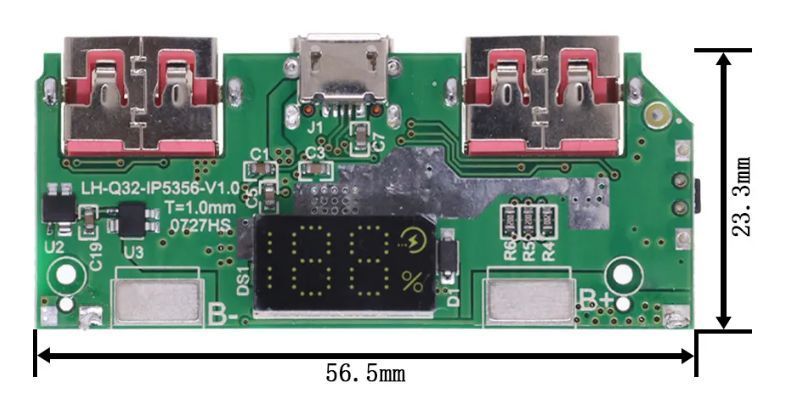

Модуль з LCD-екраном для збірки power bank 22,5 Вт з підтримкою QC3.0
Цей модуль допоможе самостійно створити портативний зарядний пристрій із швидким заряджанням, використовуючи літій-іонні акумулятори. Яскравий дисплей відображає відсоток заряду, що дозволяє завжди контролювати стан батареї.
- Вихідна напруга: 4,5 - 12 В
- Зарядна напруга: 4,2 ± 1%
- Максимальний вихідний струм: 5В – до 4,5 А, 7В – 2,4 А, 9В – 2,0 А, 12В – 1,5 А
- ККД при низькому заряді: 95% при 3,6 В
- Захист: від перерозряду, перезаряджання та перегріву акумулятора
- Підтримка протоколів QC3.0, FCP, AFC, MTK, SFCP, BC1.2, PD
- Інтерфейси виводу: USB-A, USB-A + USB Type-C з підтримкою швидкого заряджання
- Інтерфейси вводу: Micro-USB, USB Type-C з підтримкою швидкого заряджання
- Мікросхема: високоякісна IP5356 з автоматичним регулюванням струму
- Функція автоматичного виявлення підключеного пристрою
- Управління дисплеєм: одинарне натискання вмикає екран, подвійне – вимикає
Запобіжні заходи:
- Перед паянням підключіть акумулятори для перевірки роботи дисплея.
- Рекомендується використовувати товсті дроти для забезпечення струму до 5 А.
- Акумулятори слід підключати лише паралельно, оскільки послідовне з'єднання пошкодить плату.
- Застосовуйте Li-ion акумулятори з номінальною напругою 3,7 В та однаковим рівнем заряду.
- Не встановлюйте додаткову захисну плату, якщо акумулятор її вже має, щоб уникнути обмеження струму.
- Суворо дотримуйтесь полярності при підключенні, щоб не пошкодити модуль.
- При першому підключенні чіп знаходиться в заблокованому стані — для активації підключіть зарядний пристрій.
- Для коректного відображення заряду замініть заводський резистор R3 згідно з ємністю акумулятора (див. таблицю опорів)
Функціональний модуль для збірки надійного power bank з чіткою індикацією заряду – ідеальне рішення для проектів DIY.
