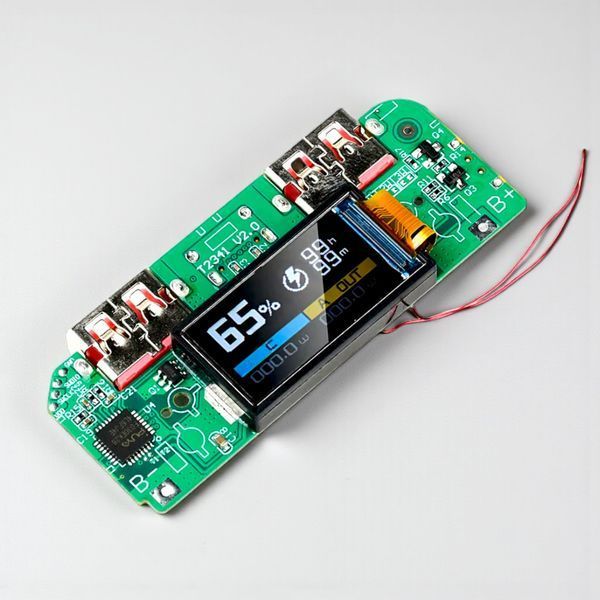

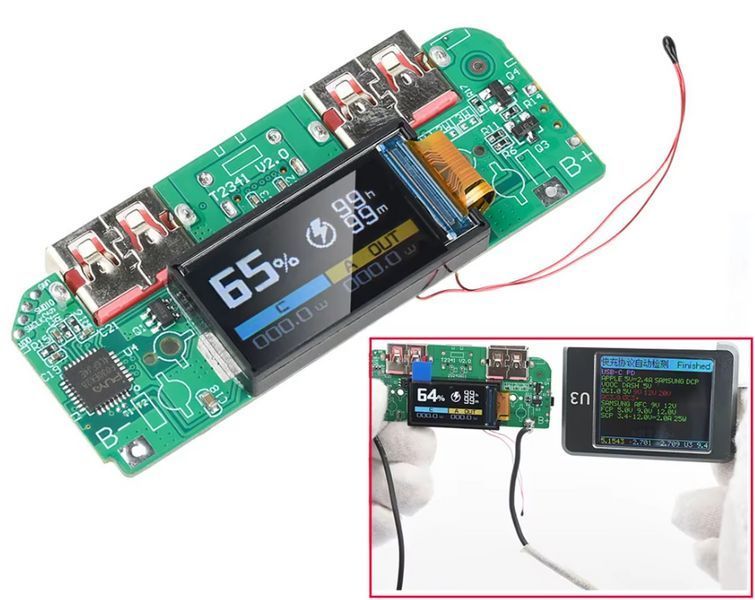

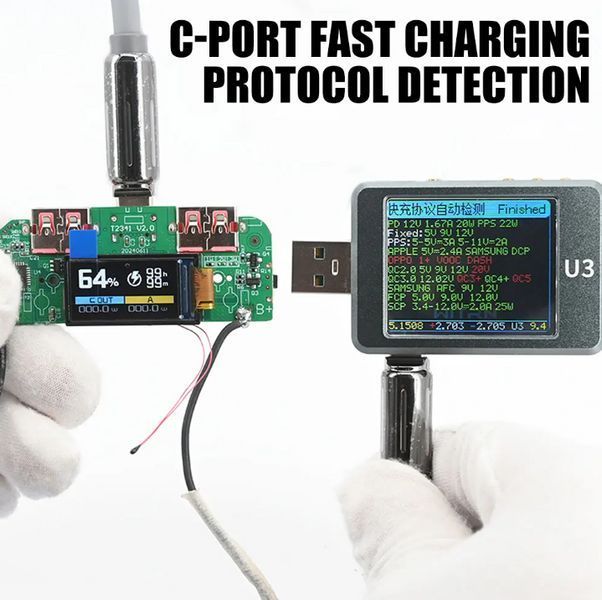

Плата повербанка 22.5 ватів із кольоровим екраном Модуль для павербанка Плата power bank qc3.0, LCD
Цей модуль Power Bank допоможе Вам самостійно зібрати портативний зарядний пристрій зі швидким заряджанням з використанням літій-іонних акумуляторів, а яскравий кольоровий дисплей дасть змогу завжди знати відсоток заряду, час роботи, напругу, струм і потужність.
Характеристики:
Електричні параметри
-
Вихідна напруга: 4.5–12 В
-
Номінальна напруга акумулятора: 3.7 В (Li-ion)
-
Вихідні струми:
-
5 В — 4.5 А
-
5 В — 3 А
-
7 В — 2.4 А
-
9 В — 2 А
-
12 В — 1.5 А
-
-
Максимальна потужність: 22.5 Вт
-
ККД: до 95% (за напруги акумулятора 3.6 В)
-
Частота роботи перетворювача: 375 кГц
-
Мінімальний струм старту: від 50 мА

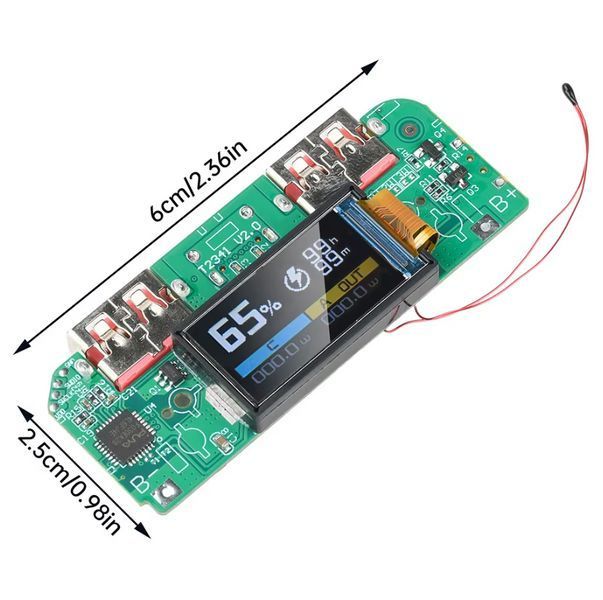

Розміри модуля
-
Довжина: 6 см
-
Ширина: 2.5 см
-
Товщина (з дисплеєм): приблизно 1 см
Особливість роботи
-
Модуль не підтримує одночасне заряджання та розряджання
-
Під час заряджання вихідний порт автоматично вимикається. Це запобігає потраплянню вхідної високої напруги на під'єднаний пристрій
Захисти
-
захист від перерозрядження
-
захист від перезарядження
-
захист від перегрівання
-
захист від перенапруги
-
захист від неправильного навантаження
-
автоматичне визначення пристрою
-
автоматичне регулювання вихідного струму
Керування
-
Одинарне натискання кнопки: увімкнення екрана
-
Подвійне натискання: вимикання екрана
-
Додаткове натискання: перемикання режимів зображення (струм/напруження)
Дисплей та індикація
-
Відображення рівня заряду (%)
-
Потужність (Вт)
-
Струм А)
-
Напруга (В)
-
Час роботи, що залишився
-
Напрямок енергії (заряд/розряд)
-

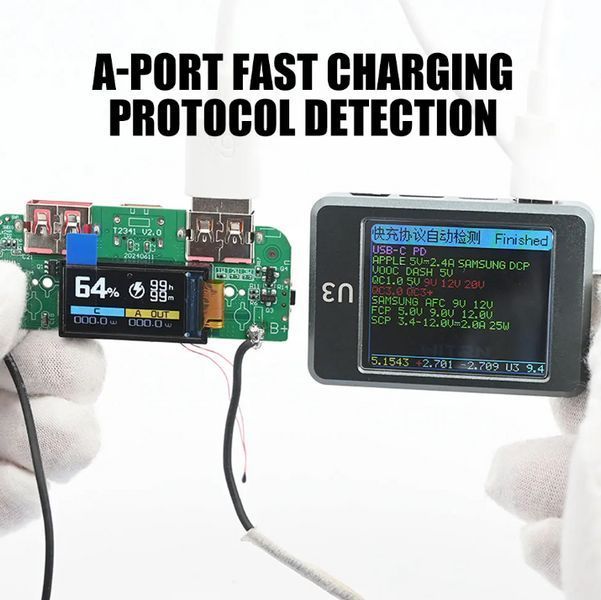

Вхід: QC3.0, QC2.0, PD3.0/2.0, FCP, AFC, SFCP
-
Вихід: QC3.0, FCP, AFC, MTK, SFCP

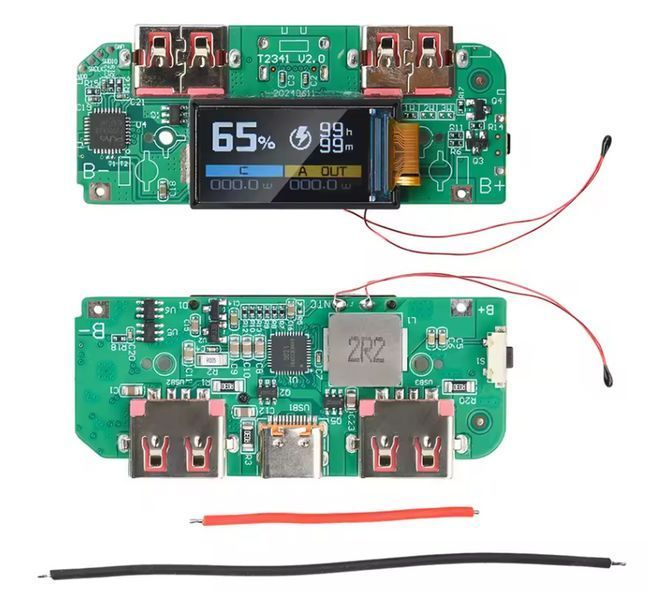

Інтерфейси
-
Виходи: USB-A + USB-A + USB-C
-
Вхід: USB-C (підтримка швидкого заряджання)
Заходи безпеки та особливості
- Перед запаюванням акумуляторів спочатку під'єднайте зарядний пристрій до модуля й подивіться, як загориться дисплей.
- Не можна застосовувати надто тонкі проводи акумулятора до плати, а рекомендується застосовувати максимально товсті, оскільки модуль може пропускати струм 5 А. У разі занадто тонких дротів модуль може некоректно працювати.
- Акумулятори потрібно під'єднувати тільки паралельно, а не послідовно, плата згорить від послідовного під'єднання.
- Переконайтеся, що акумулятори типу li-ion номінальною напругою 3.7 В і заряджені до однакової напруги, якщо Ви застосовуєте більше 1 акумулятора в збірці
- Не встановлюйте захисну плату на акумулятор. Деякі акумулятори спочатку не використовуються для PowerBank і мають захисні плати, які обмежують струм і можуть захищати вихід у разі перевищення одного або двох амперів.

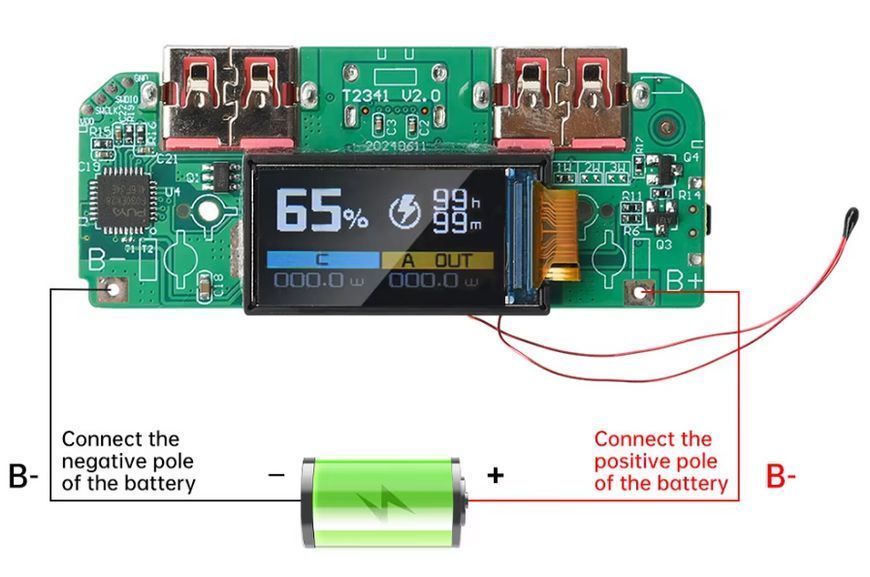

- Під час під'єднання акумуляторів обов'язково дотримуйтеся полярності під'єднання! Інакше плата згоряє відразу.
